Najprv krátka odpoveď: pre prepojenia, ktoré zostávajú vo vnútri jednej budovy a do 100 metrov, je 10G meď, čo znamená 10GBASE-T Ethernet bežiaci cez štruktúrovanú kabeláž Cat6A alebo Cat7, najpraktickejším a nákladovo najefektívnejším spôsobom, ako doručiť 10 Gbps na stoly, prístupové body, kamery a prepínače. Vlákno preberá tam, kde požiadavky na vzdialenosť, elektromagnetické rušenie alebo agregáciu chrbtice presahujú to, čo môže podporovať krútená dvojlinka.
Táto príručka vás oboznámi s tým, ako funguje 10G meď, ktoré kategórie káblov ju skutočne prenášajú, kde poráža vlákno a kde stráca a čo by mali obstarávacie tímy overiť pred podpísaním objednávky. Perspektíva je zámerne praktická: vyrábame keystone jacky, patch panely a patch káble pre projekty sieťovej kabeláže dodávané do viac ako 45 krajín a nižšie uvedené body odrážajú otázky, ktoré nám distribútori, integrátori a dodávatelia kladú najčastejšie.
Kľúčový záver: 10G medená kabeláž cez Cat6A je predvolenou voľbou pre 10 Gbps horizontálne prepojenia vo vnútri budovy až do 100 metrov, zatiaľ čo vlákno zostáva tým správnym nástrojom pre chrbticové a diaľkové behy.
Čo je 10G meď? Vysvetlenie štandardu 10GBASE-T
10G meď označuje prevádzku 10-gigabitového Ethernetu cez vyváženú krútenú dvojlinku cez známe rozhranie RJ45. IEEE ratifikovala technológiu ako 10GBASE-T v roku 2006 podľa štandardu 802.3an a stále je to jediný spôsob, ako dosiahnuť 10 Gbps cez generickú kancelársku kabeláž bez zmeny konektora, ktorý už používa každé sieťové zariadenie. Táto kompatibilita konektorov je tichý dôvod, prečo je meď stále relevantná: 10G medený port hovorí s existujúcimi počítačmi, tlačiarňami, telefónmi a fotoaparátmi bez adaptérov, konvertorov médií alebo nových zariadení.
V porovnaní s gigabitovým spojením je 10GBASE-T oveľa náročnejším cvičením v oblasti signálu. Prevádzková šírka pásma sa zvýši na 500 MHz, všetky štyri páry vysielajú a prijímajú súčasne a viacúrovňové kódovanie v kombinácii s digitálnym spracovaním signálu oddeľuje prekrývajúce sa signály na každom konci. To je dôvod, prečo sa limitujúcim faktorom stáva samotná káblová továreň, nielen prepínač: každý jack, panel, prepojovací kábel a meter horizontálneho kábla v kanáli musia dodržiavať svoje tolerancie v celom tomto spektre.
Spätné vyjednávanie je ďalšou praktickou výhodou. Moderné porty 10GBASE-T zvyčajne podporujú aj rýchlosti 1G, 2,5G a 5G, takže aktualizácia prepínača môže predchádzať inovácii kabeláže a obe investície možno rozfázovať naprieč rozpočtovými cyklami. Napájanie cez Ethernet, vrátane vyšších tried výkonu 802.3bt, jazdí na rovnakých štyroch pároch, čo je mimoriadne dôležité pre prístupové body Wi-Fi a IP kamery, ktoré potrebujú multigigabitové dáta a značný výkon v jedinom kábli.

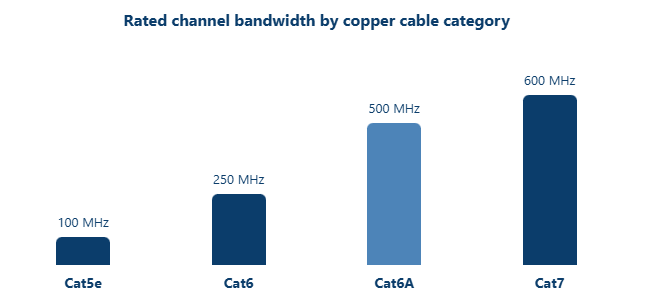

Hodnotenie šírky pásma je najčistejší spôsob, ako zistiť, prečo na kategórii káblov záleží pri 10G medi. Každá kategória je definovaná podľa frekvenčného rozsahu meraného v megahertzoch a 10GBASE-T potrebuje na umiestnenie svojho signálu spektrum až 500 MHz. Nižšie kategórie toto spektrum jednoducho neponúkajú, bez ohľadu na to, aká starostlivá je inštalácia. Stĺpcový graf nižšie porovnáva hodnotenú šírku pásma kanála v štyroch kategóriách, na ktoré sa kupujúci pýtajú najčastejšie. Pri čítaní majte na pamäti jedno pravidlo: menovitá šírka pásma je nevyhnutnou podmienkou pre medený kanál 10G, nie je to úplná záruka sama o sebe.
Graf rozpráva príbeh 10G medi jedným pohľadom. Cat5e sa zastaví na 100 MHz, čo je pohodlné pre gigabit, ale nenecháva priestor pre 10GBASE-T. Cat6 to zdvojnásobí na 250 MHz, čo je dosť na pokusy na krátku vzdialenosť, ale menej ako 500 MHz, ktoré štandard očakáva. Cat6A dosahuje 500 MHz, presne to spektrum, pre ktoré bolo navrhnuté 10GBASE-T, a to je dôvod, prečo ho priemysel považuje za základnú líniu pre novú 10G medenú kabeláž. Cat7 sa rozširuje na 600 MHz, čím sa pridáva rezerva a vo väčšine konštrukcií je navrchu úplné tienenie. Z týchto čísel vyplývajú dve praktické poznámky. Po prvé, keď dodávateľ ponúka prepojovací kábel Cat6 s hodnotením 10G, vnímajte to skôr ako pohodlie s krátkym dosahom ako náhradu za kanál Cat6A. Po druhé, šírka pásma sa overuje na úrovni komponentov a kanálov prostredníctvom laboratórnych a terénnych testov, takže pred vykonaním hromadnej objednávky požiadajte ktoréhokoľvek výrobcu alebo veľkoobchodníka o testovacie údaje pri plnej menovitej frekvencii. Šírka pásma tiež vysvetľuje časť cenového rebríčka, pretože prísnejšie výrobné tolerancie pri vyšších frekvenciách stoja skutočné výrobné úsilie. Nevysvetľuje to však všetko, pretože kontrola presluchov a tienenie zvyšujú náklady, ktoré samotný megahertzový údaj neukazuje. Použite tabuľku na výber kategórií a potom si prečítajte nasledujúcu časť, aby ste pochopili, čo sa stane so signálom v týchto megahertzoch.
Kľúčový záver: Cat6A je minimálna kategória, ktorú treba špecifikovať pre kompatibilný medený kanál 10G, pretože iba jeho šírka pásma 500 MHz zodpovedá tomu, na čo bol navrhnutý 10GBASE-T.
Ako funguje 10G meď: kódovanie, mimozemské presluchy a konštrukcia káblov
Pod kapotou 10GBASE-T tlačí na každý zo štyroch párov, aby prenášali dáta v oboch smeroch naraz, pomocou 16-úrovňovej pulznej amplitúdovej modulácie usporiadanej do 128-stavovej konštelácie, pričom elektronika na potlačenie ozveny odlupuje prekrývajúce sa vysielacie a prijímacie signály. Na technických detailoch nezáleží kupujúcim ani tak ako na ich dôsledkoch: integrita signálu teraz závisí od fyzickej kvality konštrukcie a inštalačnej disciplíny, nielen od štítku plášťa kábla. Malé odchýlky, ktoré by gigabitové spojenie prerušilo, ako napríklad prekrútený pár alebo rozdrvená časť kábla, sa stávajú merateľnými chybami pri 10 Gbps.
Jediným najväčším nepriateľom je mimozemský presluch, často označovaný skratkou ANEXT, čo je rušenie spojené zo susedných káblov v rovnakom zväzku. Na rozdiel od presluchov vo vnútri kábla, cudzie presluchy nemôže elektronika na oboch koncoch zrušiť, takže musí byť fyzicky kontrolované oddelením párov, tienením a starostlivým spájaním. To je presne dôvod, prečo prepojenie Cat6, ktoré je samo osebe krásne certifikované, môže zlyhať vo vnútri hustého zásobníka paralelných vedení a prečo štandardy kategórie pre 10G meď tak výrazne sprísnili konštrukčné požiadavky.
Konštrukcia káblov odpovedá na túto výzvu na niekoľkých úrovniach a možnosti tienenia si zaslúžia bližší pohľad, než si vyberiete. Štyri nižšie uvedené konfigurácie pokrývajú takmer každý produkt, ktorý uvidíte v katalógu dodávateľov, a každá vytvára iný kompromis medzi odolnosťou, nákladmi, úsilím o ukončenie a požiadavkami na uzemnenie.
- U/UTP Štyri holé páry bez štítu. Najnižšia cena a najrýchlejšie ukončenie, imunita sa úplne spolieha na vyváženie káblov, takže si vyžaduje najväčšiu disciplínu pri inštalácii.
- F/UTP Jedna fóliová clona okolo všetkých štyroch párov. Znateľne redukuje cudzie presluchy medzi susednými káblami a vyhovuje vyťaženým žľabom za cenu lepenia a uzemnenia.
- U/FTP Samostatná fólia okolo každého páru. Silná kontrola presluchov medzi pármi vo vnútri kábla, bežná voľba pre inštalácie Cat6A s vysokou hustotou.
- S/FTP Opletenie cez jednotlivo fóliované páry. Najvyššia úroveň odolnosti a štandardná konštrukcia za kabelážou Cat7.
Jedna poznámka o uzemnení platí pre každú tienenú možnosť: kovová clona funguje tak, ako bola navrhnutá, iba ak je správne pripojená k prepojovaciemu panelu a hardvéru zásuvky. Neuzemnené alebo zle uzemnené tienenie sa môže správať bližšie k anténe ako k prekážke, a preto sa zákazníkov vždy pýtame na ich prax uzemnenia predtým, než im odporučíme tienený 10G medený kanál.
Kľúčový záver: Výkon 10G medi žije alebo umiera pri kontrole presluchov, takže namiesto predvolenia najlacnejšej netienenej možnosti vyberte úroveň tienenia, ktorá zodpovedá vášmu elektrickému prostrediu.
Kategórie káblov pre 10G meď: Porovnanie Cat6, Cat6A a Cat7
Nižšie uvedená tabuľka zhusťuje otázku kategórie do čísel, ktoré sú dôležité pre 10G medený plán. Berte to skôr ako filter výberu než marketingovú kópiu, pretože každý riadok nesie dôsledok obstarávania.
| Kategória | Menovitá šírka pásma | Maximálny dosah 10G | Spoločná konštrukcia | Úloha v pláne 10G medi |
|---|---|---|---|---|
| Cat5e | 100 MHz | Nehodnotené | 4-párový UTP | Nechajte si ho pre gigabitovú službu; neplánujte na ňom 10G meď |
| Cat6 | 250 MHz | Asi 55 m, overené prípad od prípadu | UTP alebo F/UTP | Prijateľné pre krátke jazdy s nízkou hustotou po certifikácii v teréne |
| Cat6A | 500 MHz | 100 m | U/UTP, F/UTP alebo U/FTP | Predvolená platforma pre novú 10G medenú horizontálnu kabeláž |
| Cat7 | 600 MHz | 100 m | S/FTP | Tienená voľba pre lokality s vysokým EMI a extra voľný priestor |
Cat6 si zaslúži opatrné slovo, pretože spôsobuje najväčší zmätok v úvodzovkách. Navádzanie TIA umožňuje 10GBASE-T cez Cat6 na znížené vzdialenosti, bežne uvádzané ako 55 metrov, a kratšie stále vo vnútri hustých zväzkov v blízkosti iných káblov. Niektoré projekty to úspešne využívajú pri krátkych medzikabinetových alebo celoplošných chodoch, ale každý z nich musí byť certifikovaný v teréne a okraj kanála je tenší, ako by si ktokoľvek z nás želal. Ak dodávateľ ponúka Cat6 s podporou 10G bez uvedenia limitov vzdialenosti, položte pred podpisom tvrdšie otázky.
Cat6A je hlavná odpoveď a odpoveď uznávaná TIA aj ISO ako trieda EA pre garantované 100-metrové 10GBASE-T kanály. Bol navrhnutý špeciálne pre kontrolu mimozemských presluchov, je k dispozícii v netienenej a tienenej verzii a jeho cena sa po rokoch sériovej výroby usadila na území hlavného prúdu. Pre nové nasadenie 10G medi je Cat6A bezpečným predvoleným nastavením, ktoré nebude potrebné brániť pri ďalšom audite.
Cat7 sedí nad ním ako ISO definovaný systém triedy F na 600 MHz, postavený na plne tienenej konštrukcii S/FTP. Jedna poznámka o kompatibilite je dôležitá: formálna Cat7 špecifikuje konektory GG45 alebo TERA skôr ako obyčajný RJ45, hoci veľa tienených káblov a modulov ukončených RJ45 v katalógoch dodávateľov je vyrobených pre výkon triedy Cat7. Ak vaše projektové dokumenty vyžadujú Cat7, pred objednaním si overte kompatibilitu konektora naprieč každým komponentom v kanáli. Okrem toho existuje Cat8 pre krátke 30-metrové prepojenia 25G a 40G v dátových centrách, čo sa oplatí vedieť, aj keď sa to zriedka vzťahuje na horizontálny kancelársky dizajn.
Vyhovujúci medený kanál 10G je reťazec piatich prvkov: kábel pracovnej oblasti, zásuvka keystone za predným panelom, horizontálny kábel, prepojovací panel v telekomunikačnej miestnosti a kábel zariadenia na druhej strane. Miešanie výkonnostných stupňov v rámci tohto reťazca spáli rezervu, ktorú vám ponecháva štandard, takže skúsení kupujúci získavajú celý kanál od jedného výrobcu v jednom stupni. Základného konektora sa inštalatéri komponentov dotýkajú najviac a najmenej testujú, a preto si presnosť zakončenia v module Cat6A zaslúži takú kontrolu ako potlač kábla na krabici.
Tienené beznástrojové konektory Keystone Cat6A pre 10G kanály Tieto tienené, beznástrojové Cat6A keystone konektory ukončujú pripojenia pracovnej oblasti s konzistentnou presnosťou. Keďže presnosť zakončenia na konektore je rozhodujúca pre udržanie certifikovaného medeného kanála 10G, ich získavanie na úrovni kanála pomáha chrániť rezervu spojenia. Zobraziť produkt → Kľúčový záver: špecifikujte Cat6A ako predvolenú medenú platformu 10G, rezervujte Cat7 pre náročné lokality s EMI alebo tienenými politikami a krátke chody Cat6 považujte skôr za certifikované výnimky než za dizajnovú stratégiu.
10G meď vs. 10G vlákno: Vzdialenosť, cena a kde každý vyhráva
Ani jedna technológia nezvíťazí na každej osi, takže užitočnou otázkou je, ktoré médium vyhráva na osiach, ktoré váš projekt skutočne má. Vo všeobecnosti, 10G meď vlastní posledných 100 metrov, kde žijú koncové body, vďaka všadeprítomnosti RJ45, podpore PoE a nízkym nákladom na jednotlivé kanály. Fiber vlastní všetko okrem toho: chrbticové stúpačky, prepojenia kampusov, trasy s vysokým rušením a akúkoľvek cestu s plánmi rastu nad 10 Gbps.
Vzdialenosť je zvyčajne prvé číslo, ktoré kupujúci porovnávajú, keď vážia 10G medi oproti vláknu. Kanál 10GBASE-T a optické prepojenie riešia rovnaký problém s rýchlosťou 10 Gbps, no pokrývajú veľmi odlišné vzdialenosti od toho istého racku. Vodorovný pruhový graf nižšie zobrazuje maximálny dosah najbežnejších médií pri rýchlosti 10 Gb/s. Kategórie medi sedia vedľa multimódového vlákna a zostavy twinax s priamym pripojením, takže proporcie sú ľahko čitateľné. Všetky hodnoty predpokladajú, že kanál je v súlade s normami a správne nainštalovaný.
Maximálny dosah kanálu 10 Gbps prostredníctvom média
Vzor v tomto grafe je architektúra väčšiny moderných budov v miniatúre. Zostavy twinax s priamym pripojením sú na vrchole okolo 7 metrov, čo z nich robí in-rack nástroj na pripojenie susedných prepínačov namiesto káblového systému. Cat6 pokrýva približne 55 metrov pri rýchlosti 10 Gbps, keď sú podmienky priateľské, čo je dosť pre niektoré chodby medzi poschodiami, ale nikdy nie je zaručený horizontálny dizajn. Cat6A a Cat7 prenášajú 10G meď do celého 100-metrového kanála, okolo ktorého bola navrhnutá štruktúrovaná kabeláž, a toto číslo umožňuje jednej telekomunikačnej miestnosti obslúžiť celé poschodie. Multimode vlákno OM3 rozširuje rovnakých 10 Gbps na 300 metrov a OM4 na 400 metrov, čo je dôvod, prečo stúpačky a prepojenia medzi budovami sú predvolené pre vlákno. Čítajte spolu, stĺpce opisujú čistú deľbu práce: meď pre horizontálnych posledných 100 metrov, vlákno nad a za ňou. Neexistuje žiadna možnosť krútenej dvojlinky na vzdialenosť 100 metrov pri 10 Gbps, takže 120 metrový beh je rozhodnutie o vlákne bez ohľadu na to, čo hovorí rozpočet. Rozdiely v latencii medzi 10GBASE-T a vláknom existujú, ale sú dostatočne malé na to, aby ich kancelárske a školské aplikácie vo väčšine prípadov ignorovali. Hmotnosť a priemer sú tiež dôležité, pretože 10G medené káble sú hrubšie ako ich gigabitoví predchodcovia a rýchlejšie vyplnia priestor stúpačky. Vzdialenosť tiež ovplyvňuje topológiu, pretože 100 metrový medený dosah zvyčajne odstraňuje náklady na prechodné skrine na typickom poschodí. Ak už má vaša budova nainštalovanú chrbticu OM3 alebo OM4, inteligentný dizajn ju ponecháva pre vertikálnu distribúciu a umožňuje Cat6A zvládnuť každú horizontálnu kvapku.
O rovnakom počte projektov rozhoduje cena ako surový výkon. Rozpočet na jeden 10G medený spoj je rozdelený medzi štyri skupiny: pasívne komponenty, aktívne porty, inštalačné práce a testovanie. Proporcie sa menia s veľkosťou projektu, ale typická rekonštrukcia kancelárie míňa väčšinu svojich peňazí mimo prepínača. Donutový graf nižšie zobrazuje reprezentatívne rozdelenie pre jeden 10G medený kanál v stredne veľkom upgrade. Berte to skôr ako plánovací pomer než ako cenovú ponuku.
Kam zvyčajne ide rozpočet jedného medeného kanála 10G
- Káble, konektory, panely a prepojovacie káble: 40 %
- Prepínacie porty a karty sieťového rozhrania: 25 %
- Inštalačná práca: 25%
- Testovanie a certifikácia: 10 %
Najčastejšou chybou plánovania je predpoklad, že účet za kábel je celý príbeh. Pasívne komponenty majú najväčší podiel na úrovni približne 40 percent, no tento podiel zahŕňa každý konektor, panel a kábel v kanáli, nielen samotný kábel. Aktívne porty zaberajú približne štvrtinu a tu je porovnanie medzi 10GBASE-T a SFP vláknom zaujímavé, pretože ceny portov a spotreba energie sa medzi generáciami prepínačov výrazne líšia a pri veľkých nasadeniach môžu zmeniť aritmetiku. Inštalačná práca zodpovedá aktívnemu podielu a 10G meď si vyžaduje viac starostlivosti ako gigabit, pretože presnosť ukončenia a disciplína viazania priamo ovplyvňujú marže kanálov. Testovanie vyzerá pri 10 percentách málo, ale je to najlacnejšie poistenie v tabuľke, pretože certifikácia, ktorá zachytí jedno zlé ukončenie, ušetrí opätovnú návštevu, ktorá stojí viac ako čas testera. Veľkoobchodníci a nákupcovia projektov by tiež mali porovnávať náklady na kanál a nie cenu komponentov, pretože o niečo drahší zdvihák, ktorý sa inštaluje rýchlejšie, môže znížiť pracnosť. Dôležitý je aj objem: objednávka kompletnej súpravy kanálov od jedného výrobcu je zvyčajne výhodnejšia ako montáž komponentov od viacerých dodávateľov. Tieto čísla predpokladajú novú kabeláž a modernizácia s náročnými cestami zvyšuje podiel práce. Rozpočty na energiu si tiež zaslúžia zmienku, pretože husté konfigurácie prepínačov 10GBASE-T spotrebujú viac elektriny ako ekvivalenty optických vlákien, a to sa prejavuje na prevádzkovej strane účtovnej knihy. Rework je neviditeľný piaty vedro a najistejším spôsobom, ako ho zmenšiť, je nákup komponentov s overiteľnými testovacími údajmi od začiatku.
Vyberte 10G meď, keď
| Vyberte 10G vlákno, keď
|
Kľúčový záver: použite 10G meď na posledných 100 metrov, kde žijú koncové body, a zverte úlohu vláknu, keď prekročí 100 metrov, prekročí budovy alebo bude čeliť vážnemu rušeniu.
Aplikačné scenáre a body výberu pre 10G meď
Kde si dnes 10G meď zarába
Klasickým prípadom zostáva podniková kancelárska horizontálna kabeláž: kanál Cat6A z centralizovanej telekomunikačnej miestnosti do každej pracovnej oblasti, dnes obsluhujúce stoly pri multigigabitoch a pri 10G pri obnove zariadení. Príbeh Wi-Fi sa stal rovnako dôležitým, pretože moderné prístupové body 802.11ax a nástupnícke prístupové body požadujú multigigabitové uplinky a vysokovýkonné PoE cez ten istý kábel a medený kábel Cat6A 10G uspokojí oboje bez ťahania druhého okruhu. Dohľad a automatizácia budov sa riadia rovnakou logikou, pretože uplinky NVR, agregácia kamier a prevádzka riadiacej jednotky ťažia z voľného priestoru na medených vedeniach, ktoré zostávajú pod 100 metrov. V dátových centrách má 10GBASE-T úlohu v topológiách na konci radu a v strede radu na vzdialenosti až 100 metrov, zatiaľ čo pripojenia v racku na niekoľko metrov zvyčajne používajú twinaxové zostavy a vertikálna chrbtica sa presúva na vlákno. Inteligentné budovy a priemyselné hrany dopĺňajú zoznam všade tam, kde brány, ovládače a agregačné prepínače potrebujú robustnú multigigabitovú konektivitu v elektricky hlučnom prostredí, ako sú výrobné poschodia alebo zóny vybavenia na streche.
V samotnej telekomunikačnej miestnosti je prepojovací panel miestom, kde pristávajú všetky tieto horizontálne vedenia, a kvalita panela určuje, aká veľká rezerva prežije ukončenie. Dobre zostavený panel zodpovedajúci kategórii udrží každý certifikovaný odkaz certifikovaný potom, čo inštalatér opustí budovu, a preto výber panelov patrí do špecifikácie, nie do zoznamu hardvéru na poslednú chvíľu.
Cat6A tienené a UTP patch panely Patch panely Cat6A vo viacerých počtoch portov a tienené alebo netienené možnosti privedú všetky horizontálne linky do telekomunikačnej miestnosti. Dobre zostavený panel zodpovedajúci kategórii zachováva certifikovaný výkon odkazu, takže kvalita panela patrí do špecifikácie. Zobraziť produkt → Výberové body pre obstarávacie tímy
- Udržujte celý kanál v jednej kategórii a jednom výkonnostnom stupni, od kábla pracovnej oblasti až po patch panel, pretože celý kanál definuje jeden slabý článok.
- Pred výberom F/UTP, U/FTP alebo S/FTP prispôsobte úroveň tienenia elektrickému prostrediu a uistite sa, že váš tím dokáže tienenia správne spojiť.
- Skontrolujte tepelné predpoklady PoE: vysokovýkonné PoE zahrieva pribalené káble, preto plánujte konzervatívne veľkosti zväzkov a uprednostňujte Cat6A pre nasadenia 802.3bt.
- Vyžiadajte si od každého dodávateľa užšieho výberu údaje o testoch komponentov a kanálov, ktoré zahŕňajú stratu vloženia, stratu spätného toku, NEXT a mimozemské presluchy pri plnej menovitej frekvencii.
- Vyhodnoťte výrobcu za katalógom: vlastné nástroje, stabilná výrobná kapacita, podpora OEM a ODM a balenie vhodné na distribúciu – to všetko predpovedá hladšie projekty.
- Pred vydaním hromadnej objednávky overte pomocou vzoriek ukončených vašimi vlastnými inštalatérmi, pretože súčasťou produktu je spracovanie v reálnom svete.
Kľúčový záver: kúpte si medený kanál 10G ako jeden zladený systém od jedného zodpovedného výrobcu a nechajte konečné rozhodnutie na vzorkách v teréne, nie na stránkach katalógu.
Návod na inštaláciu a údržbu spoľahlivých medených spojov 10G
Pravidlá inštalácie, ktoré chránia kanál
Väčšina problémov s 10G meďou je nainštalovaná, nie vyrobená, čo je dobrá správa, pretože zvyky pri inštalácii sa dajú opraviť. Zachovajte skrútenie každého páru až po koncový bod a na konektoroch a paneloch Cat6A nikdy neodkrúcajte viac ako 13 milimetrov. Rešpektujte minimálny polomer ohybu, najmenej štvornásobok vonkajšieho priemeru kábla a viac pre tienené konštrukcie, najmä za čelnými panelmi a vo vnútri preplnených skríň. Udržujte vodorovné vedenia oddelené od netienených elektrických vedení a žiarivkových svietidiel a vyhýbajte sa dlhým paralelným dráham pozdĺž motorových alebo svetelných obvodov. Obmedzte veľkosti zväzkov a nahraďte príliš utiahnuté káblové spojky suchými zipsami, pretože tlak drvenia deformuje geometriu páru, na ktorej závisí 10GBASE-T. Skončite so správnymi matricami a nástrojmi na hardvéri s hodnotením kategórie, potom certifikujte každé trvalé spojenie a celý kanál a pridajte náhodné kontroly mimozemských presluchov na najhustejších paneloch.
Káble zariadenia na oboch koncoch si zaslúžia rovnakú vážnosť ako pevný kábel, pretože výhodná šnúra môže zrušiť certifikovaný kanál. Majte zásobu testovaných káblov zodpovedajúcich kategórii v štandardných dĺžkach, aby inštalatéri nikdy neimprovizovali so zvyškami zo staršieho projektu.
Patch káble Cat6A a Cat8 Kategória-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Zobraziť produkt → Udržiavanie zdravej rastliny po odovzdaní
Označte oba konce každého prepojenia rovnakým identifikátorom, udržujte ochranu proti prachu na nepoužívaných portoch a udržiavajte disciplínu pri opravách, ktorá zaznamenáva každý pohyb, pridanie a zmenu. Znova certifikujte každý odkaz, ktorý sa znova ukončí alebo presmeruje, namiesto toho, aby ste predpokladali, že stále spĺňa známku. Poškodené prepojovacie káble vymeňte namiesto ich opätovného krimpovania, pretože opravy krimpované v teréne len zriedka dodržiavajú tolerancie Cat6A. Naplánujte si pravidelný audit, ktorý odoberie vzorky kanálov, skontroluje teploty skríň v zónach s vysokým PoE a zosúladí dokumentáciu s tým, čo sa skutočne nachádza v stojanoch. Rastliny, ktoré dodržiavajú túto rutinu, prejdú auditom 10G medi po rokoch bez drámy a rastliny, ktoré ju preskočia, zvyčajne zistia rozdiel počas presunu, pridávania alebo zmeny v najhoršom možnom čase.
Kľúčový záver: 10G medený kanál je len taký dobrý, ako je jeho najhoršie ukončenie, preto pri inštalácii presadzujte pravidlá skrútenia, polomeru ohybu, viazania a certifikácie a po každej zmene pokračujte v certifikácii.
FAQ: Otázky týkajúce sa 10G medi sa kupujúci pýtajú najviac
Nasledujúce otázky sa opakovane objavujú v rozhovoroch s distribútormi, integrátormi a dodávateľmi projektov. Odpovede sú krátke a praktické, takže ich môžete priamo preniesť do vlastnej projektovej dokumentácie.
Môžem viesť 10G meď cez moju existujúcu kabeláž Cat6?Niekedy s podmienkami. Navádzanie TIA umožňuje 10GBASE-T cez Cat6 pri zníženom dosahu, bežne až do 55 metrov, a kratších vnútri hustých zväzkov v blízkosti cudzích zdrojov presluchu. Nechajte si certifikovať každé kandidátske spojovacie pole predtým, ako naň presuniete používateľov, a vytvorte novú horizontálnu kapacitu na Cat6A všade tam, kde záleží na garantovaných 100 metroch. |
Ako sa 10G meď líši od SFP optických alebo DAC prepojení?10GBASE-T poskytuje 10 Gbps cez štyri krútené páry na rozhraní RJ45, ktoré zachováva kompatibilitu zariadenia, PoE a dosah 100 metrov na jednom médiu. Vláknové moduly SFP pokrývajú väčšie vzdialenosti a vyššiu odolnosť, ale potrebujú transceivery a optické patchovanie, zatiaľ čo káble s priamym pripojením twinax slúžia len niekoľko metrov v tom istom stojane. Väčšina budov rozumne využíva všetky tri, každú tam, kde sa to hodí najlepšie. |
Podporuje 10G meď PoE pre prístupové body Wi-Fi 6 a 7?áno. 10GBASE-T beží cez rovnaké štyri páry, ktoré prenášajú 802.3bt PoE, pričom napájanie na porte prepínača dosahuje v najvyššej triede približne 90 wattov. Výhradou dizajnu je teplo: vyšší výkon zohrieva zviazané káble, preto plánujte konzervatívne veľkosti zväzkov a špecifikujte Cat6A, ktorého svetlá výška absorbuje nárast teploty bez zníženia výkonu. |
Ktoré komponenty sa musia zhodovať, aby sa vytvoril kompatibilný medený kanál 10G?Všetky z nich: horizontálny kábel, zásuvka keystone, prepojovací panel a oba prepojovacie káble by mali zdieľať jednu kategóriu a jeden výkonnostný stupeň. Normy povoľujú len obmedzený počet spojovacích bodov vo vnútri kanála, takže odolávajte zbytočným spojkám. Zakúpením kanála ako zhodnej sady od jedného výrobcu získate testovacie údaje, ktoré sa skutočne vzťahujú na kombináciu, ktorú ste nainštalovali. |
Oplatí sa špecifikovať Cat7 namiesto Cat6A pre 10G meď?Vyberte si Cat7, keď si stavenisko vyžaduje maximálne tienenie, keď vaša regionálna prax očakáva systémy triedy F, alebo keď chcete extra priestor v náročných elektrických prostrediach. Pre väčšinu kancelárskych a komerčných projektov Cat6A poskytuje rovnaký garantovaný 100-metrový medený kanál 10G za nižšiu cenu a s jednoduchším ukončením, a preto zostáva medzi kupujúcimi výberom množstva. |
