Výber toho najlepšieho Keystone jack Cat7 záleží na troch základných faktoroch: typ tienenia (STP vs. FTP), štýl zakončenia konektora (bez použitia nástrojov vs. punch-down) a kompatibilita s vodičom vášho kábla . Urobte to správne a vaša sieť bude neustále dosahovať menovanú šírku pásma 600 MHz Cat7 na vzdialenosť až 100 metrov. Nižšie uvedené časti rozdeľujú každý bod rozhodnutia s konkrétnymi špecifikáciami, porovnaním a pokynmi v reálnom svete.
Čo robí Keystone Jack "kompatibilným s Cat7"
Cat7 je norma ISO/IEC 11801 triedy F, nie norma TIA/EIA, čo znamená, že podrobnosti špecifikácie sa líšia od bežnejších klasifikácií Cat5e/Cat6. Originálny keystone jack Cat7 musí spĺňať nasledujúce minimálne výkonnostné prahy:
| Parameter | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Šírka pásma | 500 MHz | 600 MHz | 1000 MHz |
| Maximálna rýchlosť prenosu dát | 10 Gbps | 10 Gbps | 40 – 100 Gbps |
| Požiadavka na tienenie | Voliteľné | Povinné (S/FTP) | Povinné (S/FTP) |
| Typ konektora | RJ45 | GG45 alebo TERA | GG45 alebo TERA |
Všimnite si to Cat7 vyžaduje úplné tienenie každého komponentu , vrátane samotného keystone jacku. Akýkoľvek konektor označený ako „Cat7“, ale bez individuálneho párového tienenia a celkového opletu, nespĺňa štandard, bez ohľadu na marketingové tvrdenia.
Typy tienenia: Prečo S/FTP nie je možné vyjednávať pre Cat7
Káble Cat7 používajú konštrukciu S/FTP (Screened Foiled Twisted Pair): každý zo štyroch párov je samostatne zabalený do fólie a potom je celý zväzok uzavretý v opletenej obrazovke. Keystone jack Cat7 musí pokračovať v tejto tieniacej ceste bez prerušenia. Tu je to, čo každý štítok tienenia v skutočnosti znamená:
- FTP / ScTP – Len jedna celková fólia. Vhodné pre Cat6A, nedostatočné pre Cat7.
- S/FTP – Jednotlivé párové fólie plus vonkajší oplet. Minimálne požadované pre Cat7.
- SF/FTP – Jednotlivé párové fólie plus vonkajší oplet plus vonkajšia fólia. Prekračuje požiadavky Cat7; bežne používané pre priemyselné prostredia alebo prostredia s vysokým rušením.
Zlomené tienenie v koncovom bode funguje ako anténa, ktorá pozýva na vstup EMI. v praxi alien crosstalk (AXT) sa môže zvýšiť až o 30 dB ak štít nie je správne uzemnený na konektore - dosť na to, aby úplne prerušil spojenie 10 GBase-T.
Správne uzemnenie štítu
Tienený konektor je užitočný iba vtedy, ak je na jednom konci uzemnený (na strane patch panela alebo nástennej dosky). Uzemnenie na oboch koncoch vytvára uzemňovaciu slučku. Hľadajte konektory s integrovaným kovovým krytom, ktorý sa pripája priamo k uzemnenému rámu patch panela – to eliminuje potrebu samostatného uzemňovacieho vodiča pigtailu a znižuje chyby pri inštalácii.
GG45 vs. TERA: Výber správneho formátu konektora Cat7
Cat7 nepoužíva štandardné rozhranie RJ45. Dominujú dva systémy konektorov a výber nesprávneho znamená nákup nekompatibilných prepojovacích káblov a čelných dosiek:
| Funkcia | GG45 | TERA |
|---|---|---|
| Spätne kompatibilný s RJ45 | áno | Nie |
| Maximálna frekvencia | 600 MHz | 1000 MHz |
| Kontaktné miesta | 8 (4 rohové) | 8 |
| Najlepší prípad použitia | Zmiešané prostredia so staršími zariadeniami RJ45 | Plná Cat7A alebo účelová infraštruktúra Cat7 |
| Dostupnosť čelnej dosky | Široko dostupné | Obmedzenejšie |
Pre väčšinu domácich laboratórií a nasadení v malých podnikoch, GG45 je praktická voľba pretože existujúce prepojovacie káble RJ45 budú stále fungovať na úrovni výkonu Cat6A, zatiaľ čo natívne prepojovacie káble Cat7 odblokujú celú šírku pásma 600 MHz.
Štýl ukončenia: Bez nástrojov vs. Punch-Down
Spôsob ukončenia kábla do konektora ovplyvňuje čas inštalácie a dlhodobú spoľahlivosť. Keystone jacky Cat7 sa dodávajú v dvoch základných štýloch ukončenia:

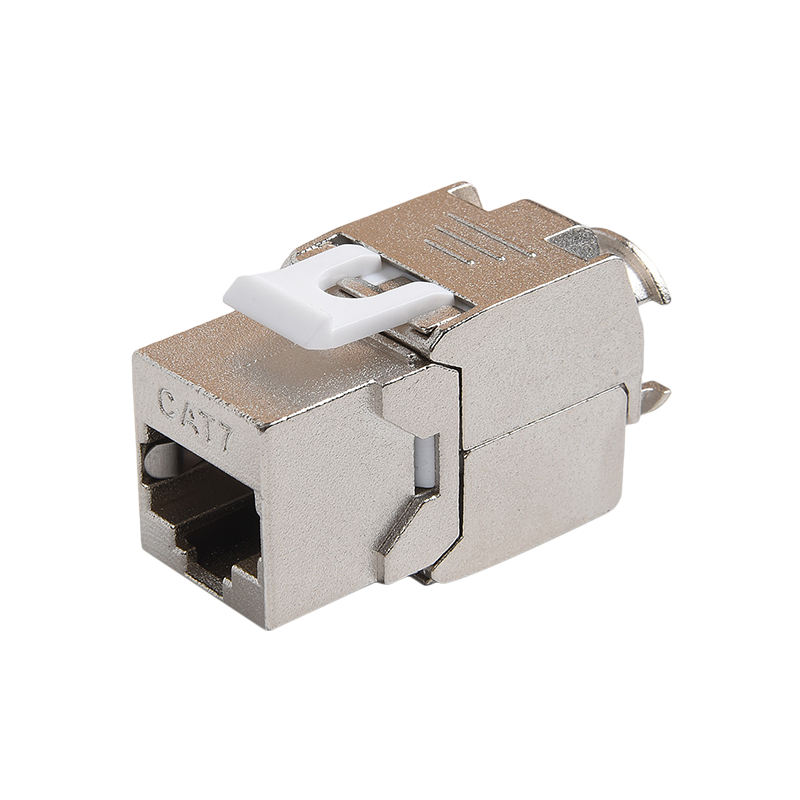

Ukončenie bez použitia nástrojov (IDC klip).
Vodiče sa vkladajú do označených štrbín a uzáver sa zaklapne, pričom sa súčasne odreže a vytvorí kontakt. Medzi výhody patrí rýchlejšia inštalácia (typicky menej ako 2 minúty na zdvihák po precvičení), nie je potrebný žiadny dierovací nástroj a nižšie riziko prebitia vodičov. Kompromisom sú mierne vyššie náklady na jednotku a menej známy pocit pre skúsených inštalatérov, ktorí sú zvyknutí na tradičné metódy.
Ukončenie Punch-Down (110-Style).
Raziaci nástroj 110 zasunie každý vodič do štrbiny IDC. Táto metóda je priemyselným štandardom v štruktúrovanej kabeláži a uprednostňujú ju profesionáli vykonávajúci prácu s prepojovacími panelmi s veľkým objemom. Pre Cat7 sa uistite, že váš dierovací nástroj má a nastavenie s nízkym dopadom — nadmerná sila môže poškodiť fóliový štít na jednotlivých pároch, čím sa znehodnotí samotná ochrana, za ktorú ste zaplatili.
Ktoré by ste si mali vybrať?
- Urob si sám alebo malé série (1–10 konektorov): Bez použitia náradia je rýchlejšia a eliminuje náklady na kvalitný dierovací nástroj.
- Profesionálne alebo veľké dráhy (20 zdvihákov): Punch-down pomocou kalibrovaného nástroja poskytuje konzistentnejšie výsledky v mierke.
- Dodatočné vybavenie alebo úzke priestory: Zdviháky bez použitia náradia majú zvyčajne kompaktnejší profil chrbta, ľahšie sa s nimi pracuje za plytkými nástennými boxmi.
Kompatibilita meradla vodiča: Prispôsobenie konektora vášmu káblu
Káble Cat7 sa vyrábajú vo variantoch s pevným jadrom a lankami, z ktorých každý vyžaduje iný dizajn kontaktov IDC:
- Plný vodič (22–24 AWG): Štandardné pre beh v stene. IDC kontakty prepichnú izoláciu čisto na pevnom drôte. Nepoužívajte iba lankové konektory s pevným káblom – kontaktné krídelká môžu nesprávne dosadnúť, čo spôsobí prerušovanú kontinuitu.
- Lankový vodič (26–28 AWG): Používa sa na prepojovacie káble. Spletené kontakty IDC majú širšiu štrbinu na uchytenie viacerých vlákien. Použitie iba pevného konektora na lankovom kábli vedie k vysokému prechodovému odporu a strate signálu.
- Dvojité konektory (22–26 AWG): Prijmite oba typy vodičov. Odporúča sa, keď si nie ste istí špecifikáciami kábla alebo keď vytvárate zmiešané prostredie.
Pred kúpou si vždy overte, či rozsah AWG vytlačený na tele konektora zodpovedá prierezu vodiča vášho kábla.
Konfigurácia zapojenia: T568A vs. T568B
Keystone jack Cat7s podporujú schémy zapojenia T568A aj T568B. Samotná schéma neovplyvňuje výkon — dôležitá je konzistencia medzi všetkými konektormi, prepojovacími panelmi a prepojovacími káblomi v rovnakom chode. Zmiešaním T568A na jednom konci s T568B na druhom vznikne krížený kábel, ktorý nebude fungovať so štandardnými sieťovými prepínačmi.
- T568B je najbežnejší v severoamerických komerčných inštaláciách.
- T568A je preferovaný vo vládnych a niektorých medzinárodných inštaláciách a vyžaduje sa podľa ANSI/TIA-570-C pre domáce rozvody.
Väčšina konektorov Cat7 obsahuje farebne označené schémy zapojenia pre obe schémy na tele alebo v balení. Vyberte si jeden a svoj výber zdokumentujte – to ochráni každého, kto vykonáva údržbu po rokoch.
Kľúčové špecifikácie, ktoré je potrebné skontrolovať pred nákupom
Tento kontrolný zoznam použite pri vyhodnocovaní akéhokoľvek zoznamu alebo listu s údajmi o zdviháku Cat7:
- Menovitá šírka pásma: Musí byť ≥ 600 MHz. Čokoľvek nižšie je Cat6A alebo nižšie.
- Tienenie: Konštrukcia S/FTP s vodivým krytom, ktorý sa spája s uzemneným panelom.
- Strata vloženia pri 600 MHz: Mala by byť ≤ 0,4 dB na kanálový model ISO/IEC 11801.
- NEXT (Near-End Crosstalk) pri 600 MHz: Pre rezervu nad minimom hľadajte hodnoty ≥ 60 dB.
- Spätná strata pri 600 MHz: ≥ 15 dB je praktický prah pre spoľahlivosť 10GBase-T.
- Rozsah vodičov: Potvrďte, že sa zhoduje s AWG vášho kábla (zvyčajne 22–24 AWG pre pevnú nástennú Cat7).
- Párovacie cykly: Kvalitné konektory sú dimenzované na ≥ 750 vsunutí. Rozpočtové jednotky často uvádzajú iba 200.
- Kontaktné pokovovanie: Pozlátené kontakty (≥ 50 µin) odolávajú oxidácii a udržiavajú si nízky prechodový odpor v priebehu času.
Bežné inštalačné chyby, ktoré znižujú výkon Cat7
Dokonca aj konektor najvyššej špecifikácie môže byť nedostatočný, ak je nainštalovaný nesprávne. Toto sú najčastejšie chyby:
- Nadmerné rozkrútenie pri ukončení: Cat7 umožňuje max 13 mm (0,5 palca) neskrúteného vodiča na konektore. Prekročenie tohto limitu zvyšuje presluchy a môže zlyhať v certifikačnom teste kanála.
- Neudržiavanie odkvapkávacej slučky na štíte: Pri vedení tieneného kábla cez dutiny v stene ponechajte malú slučku, aby ste zabránili vzlínaniu vlhkosti pozdĺž opletenia do krytu konektora.
- Prílišné utiahnutie káblových spojok: Stláčanie S/FTP kábla v ohyboch deformuje jednotlivé párové fólie a vytvára impedančné diskontinuity. Na behoch Cat7 používajte namiesto plastových zipsov suchý zips.
- Porušenie minimálneho polomeru ohybu: Kábel Cat7 má minimálny polomer ohybu 8× priemer kábla (zvyčajne ~60 mm pre kábel s priemerom 7,5 mm). Silnejšie ohyby spôsobujú odrazy, ktoré zlyhajú pri testoch straty návratnosti.
- Miešanie tienených a netienených komponentov: Použitie konektora Cat7 na netienenom kábli Cat6A alebo naopak neguje výhodu tienenia a vytvára diskontinuitu uzemnenia.
Kedy si vybrať Zdviháky Cat7 Keystone vs. Cat6A
Infraštruktúra Cat7 stojí približne o 20-35% viac než ekvivalentná inštalácia Cat6A. Táto prémia je odôvodnená v špecifických scenároch, ale zbytočná v iných:
| Scenár | Odporúčaný štandard | Dôvod |
|---|---|---|
| Doma alebo malá kancelária, 1 Gbps prepínač | Cat6 alebo Cat6A | Cat7 réžia zbytočná |
| 10 Gbps chrbtica, čisté prostredie | Cat6A | Cat6A spĺňa 10GBase-T pri nižších nákladoch |
| 10 Gbps beží v blízkosti žiarivkového osvetlenia alebo motorov | Cat7 | S/FTP tienenie odmieta EMI |
| Zabezpečenie do budúcnosti pre 25/40 Gbps | Cat7A | Vyžaduje sa šírka pásma 1000 MHz |
| Priemyselná / výrobná podlaha | Cat7 alebo Cat7A | Ťažké EMI prostredie vyžaduje plné tienenie |
Testovanie ukončenia Cat7 po inštalácii
Tester v teréne je jediný spôsob, ako potvrdiť, že kanál Cat7 spĺňa špecifikácie. Základné testery drôtových máp sú nedostatočné — nemerajú parametre frekvenčnej domény. Použite tester schopný Presnosť úrovne IIIe alebo úrovne IV (podľa IEC 61935-1) na certifikáciu kanála Cat7. Kľúčové testy na spustenie:
- Wiremap: Overuje kontinuitu kolíkov a absenciu skrížených, rozdelených alebo obrátených párov.
- Rozmietanie straty vloženia (až do 600 MHz): Potvrdzuje, že útlm signálu zostáva v rámci kanála Cat7 v celom frekvenčnom rozsahu.
- NEXT a FEXT: Merania presluchu, ktoré zachytávajú problémy s skrúteným vodičom v koncovom bode konektora.
- Kontinuita štítu: Overuje, či je odtokový drôt alebo opletenie pripojené medzi sebou bez skratu k párom vodičov.
Ak kanál zlyhá, najčastejšími vinníkmi sú nadmerné skrútenie konektora, poškodená párová fólia alebo chýbajúce uzemnenie štítu – to všetko sa dá riešiť opätovným ukončením konektora namiesto výmeny kábla.
