Čo musí tester medených káblov dokázať, kým prijmete odkaz
Tester medených káblov nie je jedna kategória produktov. Je to rodina nástrojov s veľmi odlišnými úlohami. Na spodnom konci odpovedá základný tester kontinuity na úzku otázku: existuje vodivá cesta z jedného konca kábla na druhý? To je užitočné pre rýchlu kontrolu podozrivého prepojovacieho kábla, reproduktorovej linky alebo poplašného obvodu. Nestačí len dátové spojenie, ktoré musí podporovať gigabitový Ethernet, PoE, či odovzdanie záruky.
Tester drôtových máp pridáva overenie pin-by-pin. Môže zachytiť skrížený pár, rozdelený pár, skrat medzi vodičmi alebo chýbajúce spojenie na jednom pine. Pre pohyby, pridávania a zmeny sa tónový generátor a sonda často spárujú s mapou drôtov, takže technik môže nájsť neoznačený kábel v preplnenom stojane. Táto kombinácia je praktická pre údržbárske práce, ale stále nemeria dĺžku ani vysokofrekvenčný výkon.
Tester dĺžky a miesta poruchy používa reflektometriu v časovej oblasti alebo podobnú pulznú metódu na odhadnutie vzdialenosti k prerušeniu, skratu alebo zlému ukončeniu. Toto je miesto, kde sa tester medených káblov stáva nástrojom na riešenie problémov, a nie bežnou alebo no-go boxom. Ak spojenie zlyhá a kábel zmizne v strope, rozdiel medzi 12-metrovou a 42-metrovou poruchou môže rozhodnúť, či tím otvorí jednu stenu alebo celú chodbu.
Nad tým sedia kvalifikační testeri a certifikační testeri. Kvalifikátor sa často používa na kontrolu, či existujúce prepojenie môže podporovať pomenovanú ethernetovú rýchlosť alebo triedu PoE. Certifikátor meria proti štandardu kabeláže a vytvára správu, ktorú možno odovzdať klientovi, konzultantovi alebo záručnému programu. Tabuľka nižšie ukazuje, ako sa rozhodnutie mení s triedou testera.
| Trieda testerov | Otázka odpovedá | Typické použitie | Dôležitý limit |
|---|---|---|---|
| Základný tester kontinuity | Existuje vodivá cesta? | Rýchla kontrola podozrivých prepojovacích káblov a nízkorýchlostných káblov | Nedokazuje pinout, dĺžku alebo výkon údajov |
| Wiremap a tónový tester | Sú vodiče v správnom poradí? | Presúva, pridáva, mení a umiestnenie káblov v stojane | Obmedzená dĺžka a prehľad o výkonnosti |
| Tester dĺžky a TDR | Kde je chyba a ako ďaleko je? | Lokalizácia zlomov, skratov a zlých zakončení v stenách | Vyžaduje správnu rýchlosť šírenia a nastavenia |
| Kvalifikačný tester | Bude toto prepojenie podporovať danú ethernetovú alebo PoE aplikáciu? | Predbežná kontrola prepojení pred inštaláciou prepínačov | Nie je náhradou za formálnu certifikáciu |
| Certifikačný tester | Spĺňa prepojenie pomenovanú normu kabeláže? | Odovzdanie, záruka a prevzatie treťou stranou | Vyššie náklady a prísnejšia disciplína pri kalibrácii |
Pre dodávateľa je často praktickou odpoveďou dvojvrstvová súprava. Kompaktný tester vodičov a tónov zvláda každodenné servisné hovory, zatiaľ čo kvalifikačná alebo certifikačná jednotka je rezervovaná na prijatie projektu. Pre distribútora alebo veľkoobchodníka platí rovnaká logika pri výbere akcií: noste triedu testerov, ktorá zodpovedá projektom, ktoré vaši zákazníci skutočne prevádzkujú, nielen najvyššej špecifikácii v údajovom liste.
Štyri testovacie vrstvy: Kontinuita, Wiremap, Dĺžka a Výkon
Testovanie medi sa ľahšie plánuje, keď je rozdelené do štyroch vrstiev. Prvá vrstva je kontinuita. Toto je najjednoduchšia kontrola a najjednoduchšie sa dá nesprávne prečítať. Spojenie môže mať kontinuitu na každom vodiči a stále zlyhá, pretože páry sú rozdelené, ukončenie je príliš skrútené alebo kábel je nesprávna kategória. Kontinuita je východiskovým bodom, nie akceptačným výsledkom.
Druhá vrstva je wiremap. Dobrý tester medených káblov by mal jasne ukázať mapovanie pin-to-pin, vrátane kontinuity tienenia na tienených spojoch. Wiremap zachytáva obrátené páry, skrížené páry, rozdelené páry a otvorenie alebo skrat. V prostredí prepojovacieho panela sú výsledky wiremap tiež rýchlym spôsobom, ako potvrdiť, že štítok portu, štítok zásuvky a port prepojovacieho panela odkazujú na rovnaké fyzické prepojenie. Znie to jednoducho, ale chyby v označovaní sú bežným zdrojom spätných volaní.
Treťou vrstvou je dĺžka a miesto poruchy. Dĺžka je dôležitá z dvoch dôvodov. Po prvé, spojenie, ktoré prekračuje limit dĺžky kanála, môže stále prejsť základnou mapou, ale pri vyšších frekvenciách zlyhá. Po druhé, meranie vzdialenosti pomáha technikovi nájsť poškodenú časť bez hádania. Tester, ktorý ukazuje vzdialenosť k poruche, spolu s uloženou knižnicou káblov pre rôzne hodnoty rýchlosti šírenia, je užitočnejší ako tester, ktorý zobrazuje iba generický chybový kód.
Štvrtou vrstvou je výkon. Týka sa to straty pri vložení, straty návratu, presluchu na blízkom konci a ďalších parametrov, ktoré sú dôležité pre prepojenia Cat5e, Cat6, Cat6A a Cat7. Zahŕňa aj správanie PoE. Spojenie môže prejsť cez drôtovú mapu a stále sa zahrieva, klesá napätie alebo zlyhá vyjednávanie, keď je pripojené napájané zariadenie. Tester medených káblov s testovaním odporu a záťaže PoE môže odhaliť problémy, ktoré jednoduchá jednotka wiremap prehliadne.
- Kontinuita: potvrdzuje vodivú dráhu, ale nie párovú geometriu alebo výkon.
- Wiremap: potvrdzuje poradie kolíkov a kontinuitu štítu a zachytáva rozdelené páry.
- Dĺžka a TDR: lokalizuje zlomy, skraty a zlé ukončenia podľa vzdialenosti.
- Výkon a PoE: skontroluje, či odkaz podporuje zamýšľanú aplikáciu.
V projekte štruktúrovanej kabeláže by sa tieto vrstvy mali aplikovať v poradí. Necertifikujte prepojenie, kým nie je drôtová mapa čistá. Nenaháňajte zlyhanie výkonu pred kontrolou zakončenia a prepojovacieho kábla. Tester je najcennejší, keď skráti túto sekvenciu, nie vtedy, keď vytvorí jediný zelený výsledok, ktorý zakryje dôvod zlyhania.
Kde sa medené testery hodia do projektu štruktúrovanej kabeláže
Praktickým spôsobom, ako naplánovať akceptačné práce, je pozrieť sa na to, kde pozornosť zvyčajne prechádza cez medené spojenie. Nižšie uvedená tabuľka je ilustratívnym plánovacím zobrazením, nie benchmarkom z konkrétnej lokality. Má pomôcť projektovému tímu rozhodnúť sa, ktoré testovacie funkcie si zaslúžia najviac času a ktoré je možné zvládnuť pomocou jednoduchšieho nástroja.
Pre dodávateľa je tabuľka užitočná, pretože oddeľuje skúšobnú prácu od odovzdávacej práce. Odkaz môže byť technicky bezchybný a napriek tomu môže spôsobiť spor, ak sa označenia portov, testovacie záznamy a plány prepojovacích panelov nezhodujú. Tester medených káblov, ktorý ukladá výsledky a exportuje ich v čistom formáte, znižuje toto trenie. Uľahčuje tiež porovnanie neúspešného odkazu so známym a dobrým referenčným odkazom na rovnakom poschodí.
Pre tím zariadení ten istý graf naznačuje odlišný model nákupu. Tím nemusí potrebovať úplnú certifikačnú jednotku pre každý pohyb, pridanie a zmenu. Kompaktný tester drôtovej mapy a dĺžky plus malá sada referenčných prepojovacích káblov zvládne väčšinu denných kontrol. Certifikačná jednotka môže byť vyhradená pre novú výstavbu, veľké modernizácie alebo prípady, keď klient požaduje formálne správy. Toto rozdelenie chráni kapitálový rozpočet a udržuje jednoduchší tester k dispozícii pre rýchlu reakciu.
Pre distribútora alebo veľkoobchodníka môže graf viesť k mixu produktov. Zákazníci, ktorí inštalujú keystone konektory, patch panely a čelné dosky, potrebujú testery, ktoré zodpovedajú kategóriám, ktoré predávajú. Zákazník pracujúci hlavne s prepojeniami Cat6 a Cat6A sa postará o kontrolu drôtovej mapy, kontinuity štítu, dĺžky a PoE. Zákazníkovi, ktorý pracuje na hlasovej alebo nízkorýchlostnej riadiacej kabeláži, môže záležať viac na tóne a kontinuite. Skladovanie iba jednej triedy testerov zanecháva medzeru na jednom konci trhu.
Pripojenie hardvéru ovplyvňuje to, čo tester vidí
Tester medených káblov meria linku, ktorá existuje, nie linku, ktorá bola špecifikovaná. Tento rozdiel je dôležitý, pretože spojovací hardvér je súčasťou elektrickej cesty. Keystone jack Cat6 ukončený príliš veľkým prekrútením, prepojovací panel s uvoľneným zadným pripojením alebo prepojovací kábel s poškodenou zástrčkou môžu spôsobiť poruchu, ktorá vyzerá ako problém s káblom. Pred výmenou káblového vedenia skontrolujte koncové body a prepojovacie káble.
Konektory Keystone sú bežným slabým miestom v zakončeniach poľa. Konektor môže byť dimenzovaný pre Cat6 alebo Cat6A, ale výkon závisí od správy párov, upevnenia vodiča a odľahčenia napätia. Tester s prehľadným zobrazením wiremap a odčítaním dĺžky môže pomôcť oddeliť zlú koncovku od prerušenia kábla. Ak je dĺžka správna a mapa vodičov je čistá, ale výsledok výkonu je okrajový, ďalšou kontrolou je zvyčajne konektor a prepojovací kábel, nie hromadný kábel.

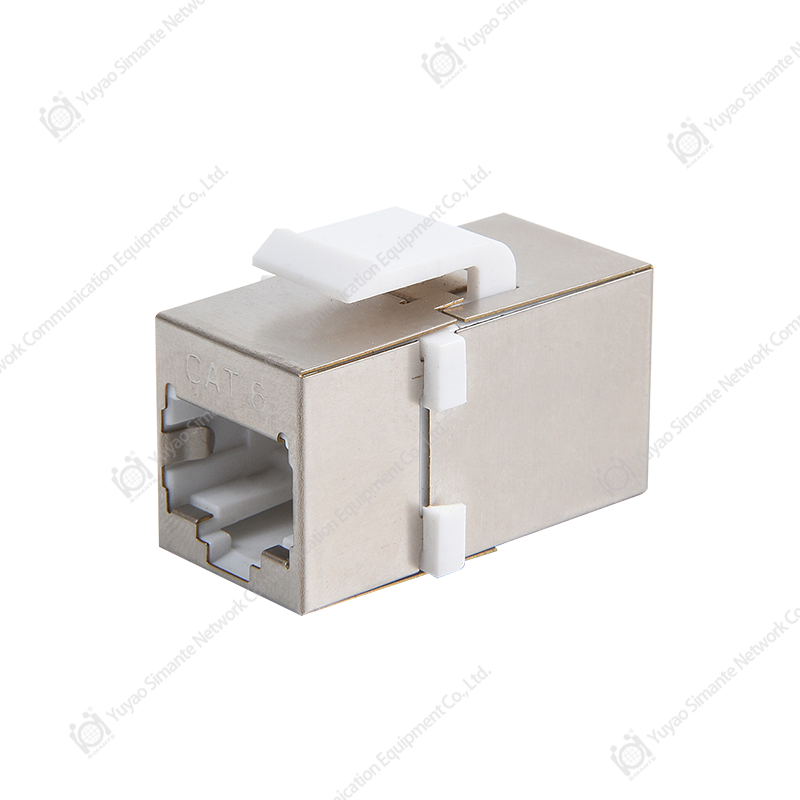

CAT6 Keystone konektory v tienených, UTP a beznástrojových variantoch Porovnajte tienené, UTP, beznástrojové a uhlové konektory CAT6 s koncovkou 110 alebo Krone IDC, keď výsledky v teréne poukazujú na zakončenie, a nie na hromadný kábel. Zobraziť produkt → Patch panely vytvárajú podobný efekt na druhom konci prepojenia. Panel s vysokou hustotou môže spredu vyzerať elegantne a stále má slabé zadné ukončenie na jednom porte. Keď tester hlási poruchu na jednom porte, porovnajte ho so susedným portom na rovnakom paneli. Ak susedný port prechádza s rovnakým prepojovacím káblom a rovnakým testovacím nastavením, chyba je pravdepodobnejšie v zakončení panela alebo v horizontálnom kábli ako v testeri.
Predné dosky a skrinky na povrchovú montáž sú mechanické časti, ale ovplyvňujú aj spojenie. Predná doska, ktorá zaťažuje konektor, alebo povrchová krabica, ktorá ohýba kábel za jeho polomer ohybu, môže spôsobiť problém straty spätného toku, ktorý sa objaví až po nainštalovaní krytu. Otestujte prepojenie s namontovanou koncovou zostavou, keď to projekt umožňuje. Tester medeného kábla použitý pred nasadením krytu môže prehliadnuť problém, ktorý sa objaví po vložení kábla do krabice.
Pre kupujúcich, ktorí získavajú testery aj spojovací hardvér, pomáha spolupracovať s výrobcom, ktorý rozumie celému medenému systému. Dodávateľ, ktorý vie vysvetliť ukončenie konektorov, zapojenie prepojovacích panelov a testovacie limity, je užitočnejší ako dodávateľ, ktorý uvádza iba cenu za kus. To platí najmä pre veľkoobchodníka, ktorý zostavuje súpravu pre dodávateľov, pretože súprava by mala obsahovať testery, prepojovacie káble, konektory a panely, ktoré sú kompatibilné v teréne.
PoE, tienené káble a chyby, ktoré sa nezobrazujú v Wiremap
Vďaka napájaniu cez Ethernet je testovanie medi dôležitejšie, nie menej. Spojenie, ktoré perfektne prenáša dáta pri nízkej spotrebe, môže zlyhať, keď napájané zariadenie odoberá prúd. Príznaky môžu byť jemné: kamera sa v noci reštartuje, prístupový bod klesne pri zaťažení alebo telefón PoE funguje na jednom porte, ale nie na inom. Základný tester drôtovej mapy môže ukázať, že všetkých osem vodičov je v poriadku, a napriek tomu neuvidí príčinu.
Jedným z bežných problémov je nerovnováha odporu. Ak má jeden vodič v páre vyšší odpor ako jeho partner, spojenie môže prejsť jednoduchou kontrolou kontinuity, ale pri záťaži PoE môže spôsobiť nadmerné zahrievanie alebo pokles napätia. Tester s meraním odporu a testovaním záťaže PoE môže tento stav odhaliť. Ďalším problémom je zlé zalisovanie alebo spojenie posunutím izolácie, ktoré mení odpor, keď sa kábel zahreje. Tieto chyby je ťažké nájsť statickým testom, takže tester, ktorý aplikuje záťaž alebo zaznamenáva hodnoty odporu, je informatívnejší.
Tienené káble pridávajú ďalšiu vrstvu. Na prepojení F/UTP alebo S/FTP štít nie je dátovým vodičom, ale stále potrebuje kontinuitu a správne spojenie. Ak je vypúšťací vodič otvorený na jednom konci, spojenie môže prejsť cez mapu vodičov a stále sa správať zle v elektricky hlučnom prostredí. Tester, ktorý kontroluje kontinuitu štítu a dokáže identifikovať cestu štítu, je užitočný pre priemyselné lokality, nemocnice a husté bezdrôtové nasadenia, kde je elektromagnetické rušenie skutočným problémom.
PoE tiež mení otázku prijatia. Tím možno bude musieť potvrdiť nielen to, že prepojenie spĺňa kategóriu kabeláže, ale aj to, že kanál dokáže dodať požadovanú triedu výkonu v rámci inštalovanej dĺžky. To nie je dôvod na preskočenie certifikácie. Je to dôvod na pridanie kontroly PoE do akceptačnej procedúry a zaznamenanie výsledku s ID prepojenia. Ak zariadenie neskôr zlyhá, záznam ukáže, či bolo prepojenie testované pri zaťažení a čo tester nahlásil.
Pre dodávateľa je praktické pravidlo jednoduché: nepoužívajte tester kontinuity ako jediný nástroj v projekte PoE. Použite tester medených káblov, ktorý dokáže zobraziť mapu vodičov, dĺžku, odpor a správanie PoE, a ponechajte si známy dobrý referenčný odkaz na porovnanie. Tento referenčný odkaz je často užitočnejší ako dlhý zoznam špecifikácií, pretože poskytuje technikovi základnú líniu za rovnakých podmienok.
Postup testovania v teréne, ktorý znižuje spätné volania
Tester je len taký dobrý, ako dobrý je postup okolo neho. Nasledujúca sekvencia je praktickou rutinou pre medené spoje. Nenahrádza špecifikáciu projektu, ale pomáha tímu dosahovať konzistentné výsledky a vyhnúť sa opakovaným návštevám.
- Pred testovaním potvrďte identitu odkazu. Zarovnajte štítok zásuvky, port prepojovacieho panela a pôdorys. Správny test na nesprávnom porte je stále nesprávny výsledok.
- Skontrolujte ukončenie. Skontrolujte rozmotanie páru, usadenie vodiča, uvoľnenie napätia a polomer ohybu na konektore, paneli a čelnej doske.
- Ak je to možné, otestujte pomocou konečných prepojovacích káblov. Známy dobrý referenčný kábel pomáha oddeliť zlyhanie spojenia od zlyhania kábla.
- Najprv spustite wiremap a kontinuitu štítu. Pred prechodom na výkonnostné testy vyriešte otváranie, skraty, skrížené páry a rozdelené páry.
- Skontrolujte dĺžku a vzdialenosť poruchy. Porovnajte hodnotu s dĺžkou návrhu a nastavením knižnice káblov.
- Spustite požadovaný test výkonu pre kategóriu a aplikáciu. Uložte výsledok s ID prepojenia a nastaveniami testera.
- Pridajte kontrolu PoE, kedy bude prepojenie napájať zariadenie. Zaznamenajte výsledok a poznačte si triedu zariadenia alebo stav zaťaženia.
- Po akejkoľvek náprave znova otestujte. Neupravujte neúspešný výsledok do priepustky; vytvorte nový záznam, aby bola história jasná.

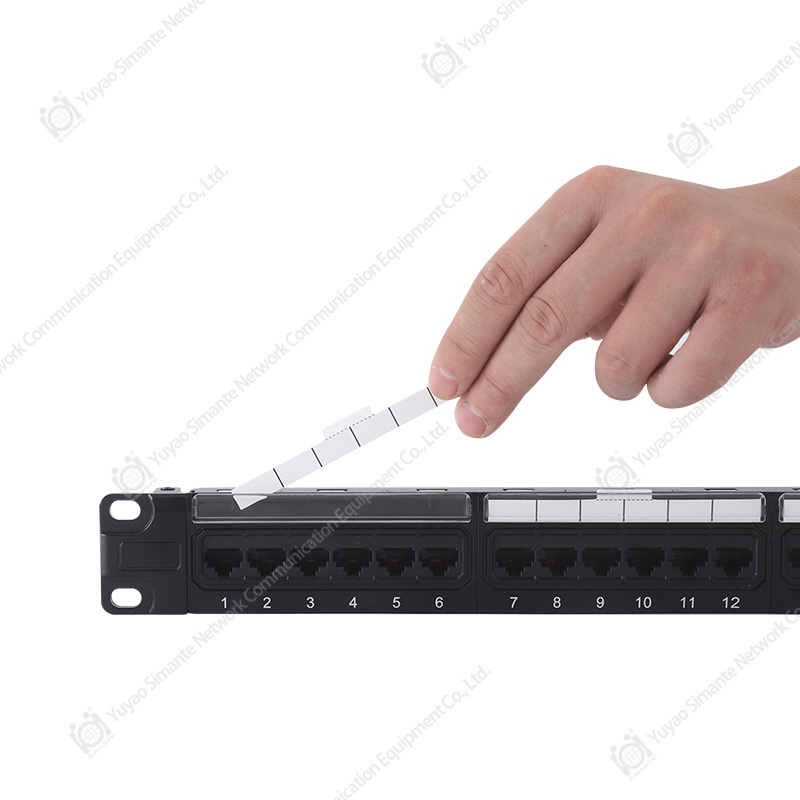

Patch panely CAT6 pre štruktúrovanú kabeláž montovanú do racku Skontrolujte 0,5U až 2U UTP a tienené panely CAT6 s ukončením 110/Krone IDC pri porovnávaní hardvéru kabeláže a testovaní nastavenia v rámci projektu. Zobraziť produkt → Tento postup tiež pomáha, keď projekt používa kombináciu hardvéru Cat6 a Cat6A. Nastavenia testera, referenčné káble a limity prepojenia musia zodpovedať testovanej kategórii. Prepojenie Cat6A testované s adaptérom Cat6 alebo referenčným káblom Cat5e môže poskytnúť výsledok, ktorý je technicky platný pre nesprávne nastavenie. Udržujte adaptéry a referenčné káble označené a skontrolujte ich, keď sa výsledok nezhoduje so zvyškom podlahy.
Pre projektového manažéra nie je najcennejším výstupom výsledok jedného prechodu. Je to súbor záznamov, ktoré ukazujú, čo bolo testované, s akými nastaveniami, kým a kedy. Tester medených káblov s funkciami ukladania a exportu to umožňuje. Ak tester nemá žiadne úložisko, tím by si mal stále uchovávať manuálny denník s ID prepojenia, typom testu, výsledkom a poznámkami k náprave. Protokol je to, čo chráni dodávateľa, keď je odkaz neskôr spochybnený.
Kontrolný zoznam obstarávania pre distribútorov a dodávateľov
Kúpa testera medených káblov je rozhodnutím o obstarávaní rovnako ako technickým rozhodnutím. Najnižšia cena za jednotku môže byť zavádzajúca, ak testerovi chýbajú adaptéry, podpora firmvéru alebo kalibračná cesta potrebná pre daný projekt. Nasledujúci kontrolný zoznam pomáha dodávateľovi alebo distribútorovi porovnávať ponuky v bodoch, ktoré ovplyvňujú použitie v teréne.
- Testovacie funkcie: potvrďte drôtovú mapu, dĺžku, tón, TDR, PoE a výkonové schopnosti v porovnaní so skutočným mixom projektu.
- Podpora kategórie: skontrolujte deklarovanú podporu pre odkazy Cat5e, Cat6, Cat6A a Cat7 vrátane tienených variantov.
- Rozsah konektorov a adaptérov: overte, či tester akceptuje zástrčky a adaptéry používané v regióne a na projekte.
- Kalibrácia a servis: opýtajte sa na intervaly kalibrácie, servisné obrátky a aktualizácie firmvéru.
- Správa výsledkov: skontrolujte úložisko, formát exportu, označovanie odkazov a softvér na vytváranie správ.
- Trvanlivosť v teréne: skontrolujte životnosť batérie, ochranu puzdra, čitateľnosť displeja a prevádzkovú teplotu.
- Školenie a dokumentácia: vyžiadajte si príručku pre rýchly štart a školiaci materiál pre nových technikov.
- Podpora dodávateľa: potvrdiť, že výrobca alebo veľkoobchodník môže dodať náhradné adaptéry a referenčné káble.

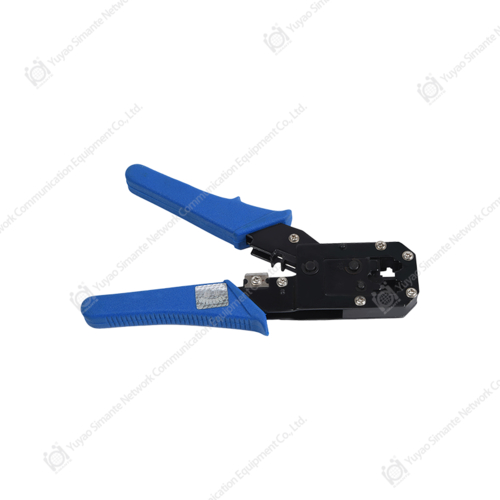

Krimpovacie a ukončovacie nástroje pre inštalácie sieťových káblov Pri zostavovaní súpravy kabeláže podľa potrieb testera a konektora si prezrite krimpovacie a ukončovacie nástroje pre 8P modulárne, 90-stupňové a 180-stupňové konektory. Zobraziť produkt → Pre distribútora by mal byť tester hodnotený ako súčasť kabeláže. Súprava môže obsahovať tester medených káblov, referenčné prepojovacie káble, tónovú sondu, krimpovací nástroj a výber konektorov keystone a čelných dosiek. Dodávateľ, ktorý si kúpi tester sám, sa môže vrátiť pre príslušenstvo neskôr, ale súprava, ktorá zodpovedá mixu miestnych projektov, sa ľahšie predáva a ľahšie sa podporuje. Rovnaká logika platí pre veľkoobchodníka obsluhujúceho viacerých inštalatérov: mix produktov by mal odrážať kategórie a konektory, ktoré sa pohybujú spoločne.
Pri porovnávaní výrobcu alebo dodávateľa žiadajte jasné vyjadrenie, čo tester robí a nemeria. Dobrý dodávateľ vysvetlí rozdiel medzi kontinuitou, kvalifikáciou a certifikáciou namiesto toho, aby ich považoval za synonymá. Takáto podpora znižuje výnosy a buduje dôveru u dodávateľov, ktorí potrebujú nástroj, na ktorý sa môžu spoľahnúť v rámci projektov. Kupujúcemu to tiež pomáha vyhnúť sa preplateniu funkcií, ktoré sa nikdy nepoužijú, alebo nedostatočnému nákupu pre projekt, ktorý si vyžaduje formálne správy.
Bežné chyby pri kúpe alebo používaní testera medených káblov
Väčšina problémov s testerom nie je spôsobená chybným prístrojom. Pochádzajú z nesúladu medzi testerom a úlohou alebo z nastavenia testu, ktorý nebol kontrolovaný. V tabuľke nižšie sú uvedené bežné chyby a praktické opravy.
| Omyl | Čo sa stane | Praktická korekcia |
|---|---|---|
| Použitie testera kontinuity na prijímanie údajov | Prepojenie prechádza kontinuitou, ale zlyhá pri mapovaní alebo výkone | Použite tester, ktorý hlási drôtovú mapu, dĺžku a požadovanú kontrolu výkonu |
| Testovanie s neznámym prepojovacím káblom | Dobrý spoj je označený ako zlý alebo v prevádzke zostal zlý kábel | Ponechajte si označené referenčné káble a otestujte ich samostatne |
| Ignorovanie kontinuity štítu | Tienené spojenie prenáša dáta, ale v hlučných oblastiach funguje zle | V rámci testu mapy vodičov skontrolujte kontinuitu a spojenie tienenia |
| Vynechanie kontrol zaťaženia PoE | Zariadenie sa reštartuje alebo vypadne pod napätím, aj keď testy údajov prebehli úspešne | Pridajte odpor a PoE skontroluje, kedy bude prepojenie napájať zariadenie |
| Výsledky sa neukladajú | Spory pri odovzdaní a žiadna história pre neskoršie chyby | Uložte ID prepojenia, typ testu, nastavenia a výsledok v čase testu |
Ďalšou častou chybou je predpoklad, že tester vyššej kategórie automaticky vyrieši problém nižšej kategórie. Certifikačný tester je cenný, ale neopraví jack zakončený nadmerným rozkrútením alebo patch panel s uvoľneným pripojením. Tester identifikuje symptóm; technik musí ešte opraviť dielenské spracovanie. Preto je školenie a jasný akceptačný postup dôležitý rovnako ako špecifikácia prístroja.
Pre kupujúceho je tiež chybou ignorovať náklady na vlastníctvo. Kalibrácia, adaptéry, referenčné káble, opravy a školenia ovplyvňujú skutočné náklady na tester počas jeho životnosti. Jednotka s nižšími nákladmi, ktorú nemožno kalibrovať alebo podporovať, môže stáť viac prestojov ako jednotka s vyššími nákladmi s jasnou servisnou cestou. Správne porovnanie zahŕňa celú súpravu a podporu za ňou.
FAQ: Otázky týkajúce sa testovača medených káblov
Aký je rozdiel medzi testerom medených káblov a certifikátorom?
Tester medených káblov je široký pojem. Môže to znamenať jednoduchú kontrolu kontinuity, tester drôtových máp, súpravu tónov a sond alebo kvalifikačnú jednotku. Certifikátor je špecifická trieda testera, ktorý meria podľa menovaného štandardu kabeláže a vytvára formálnu správu. Ak si projekt vyžaduje odovzdanie záruky alebo prevzatie treťou stranou, správnym nástrojom je zvyčajne certifikátor. Ak je úlohou vyhľadávanie chýb alebo rýchla servisná kontrola, môže stačiť jednoduchší tester.
Dokáže tester medených káblov nájsť prerušenie za stenou?
Áno, ak má funkciu reflektometrie dĺžky alebo časovej oblasti. Tester vyšle impulz po kábli a na základe odrazu odhadne vzdialenosť k poruche. Hodnota závisí od nastavenia rýchlosti šírenia a typu kábla, takže technik by mal vybrať správnu položku knižnice káblov. Odpočet na diaľku je odhad, nie röntgenová snímka, ale často stačí na rozhodnutie, ktorú časť steny alebo stropu otvoriť.
Potrebujem tester pre Cat6A a tienené odkazy?
Potrebujete testera, ktorý sa zhoduje s odkazom, ktorý prijímate. Články Cat6A majú prísnejšie požiadavky na výkon ako Cat5e alebo Cat6 a tienené články pridávajú kontinuitu štítu a kontrolu spojenia. Základný tester drôtových máp môže potvrdiť poradie pinov, ale nepovie vám, či má odkaz dostatočný výkon. Na prijatie projektu použite tester určený pre danú kategóriu a tienenú konfiguráciu. Pri servisných prácach môže byť na lokalizáciu poruchy stále užitočná mapa vodičov a tester dĺžky.
Prečo prepojenie prejde mapou, ale zlyhá PoE?
Wiremap kontroluje poradie a kontinuitu vodičov, ale nepopisuje úplne odpor, zahrievanie alebo správanie pri zaťažení. Prepojenie môže mať správne poradie kolíkov a napriek tomu mať spojenie s vysokým odporom, nevyvážený pár alebo poškodený vodič, ktorý sa pri prúde správa inak. Tester s meraním odporu a testovaním záťaže PoE môže tento stav odhaliť. Ak je napájané zariadenie nestabilné, otestujte prepojenie pri zaťažení a porovnajte ho s portom, o ktorom viete, že je dobrý.
Ako často by sa mal tester medených káblov kalibrovať?
Interval závisí od výrobcu, triedy testera a požiadaviek projektu. Certifikačné testery majú zvyčajne definovaný kalibračný cyklus, pretože ich výsledky možno použiť na formálne schválenie. Jednoduché testery kontinuity a wiremap môžu mať dlhší alebo jednoduchší proces kontroly. Požiadajte dodávateľa o odporúčaný interval a uschovajte si záznam o kalibrácii u testera. Ak výsledok vyzerá nekonzistentne medzi známymi dobrými prepojeniami, pred obvinením kábla skontrolujte kalibračné a referenčné káble.
Čo by sa mal dodávateľ opýtať dodávateľa pred nákupom?
Opýtajte sa, čo tester meria, ktoré kategórie a tienené prepojenia podporuje, aké adaptéry sú zahrnuté, ako sa ukladajú výsledky a ako sa vykonáva kalibrácia a servis. Dobrý dodávateľ vysvetlí rozdiel medzi kontinuitou, kvalifikáciou a certifikáciou namiesto toho, aby ich považoval za rovnakú funkciu. Opýtajte sa distribútora alebo veľkoobchodníka, či sú k dispozícii náhradné adaptéry, referenčné káble a školiace materiály. Na týchto detailoch záleží viac ako na jedinej špecifikácii nadpisu.
Súvisiace zdroje
Pre kupujúcich, ktorí chcú porovnať funkcie testerov so zvyškom medeného systému, poskytujú zdroje lokality nižšie užitočný kontext. Sú napísané pre dodávateľov, distribútorov a projektové tímy, ktorí potrebujú skôr praktické informácie ako katalógový zoznam.
- Získajte informácie o pozadí výrobcu a výrobnej kapacite za medenými a optickými produktovými radmi.
- Prečítajte si prehľad produktov štruktúrovanej kabeláže pre medené a optické systémy.
Tester medených káblov je najužitočnejší, keď je súčasťou kompletnej kabelážnej súpravy: správnych konektorov, prepojovacích panelov, prepojovacích káblov, čelných dosiek a nástrojov s podporou dodávateľa, ktorý rozumie ich vzájomnej spolupráci. To je praktické prepojenie medzi výsledkom testu a spoľahlivou inštaláciou.
