Ako používať správcu káblov？

Účel káblového manažéra

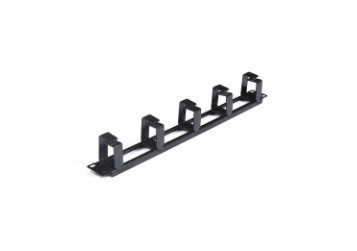

A Správca káblov je hardvérové príslušenstvo určené na organizáciu, smerovanie a zabezpečenie káblov v serverovom stojane alebo sieťovom kryte. Ak ho chcete použiť, jednoducho nasmerujte svoje ethernetové, optické alebo napájacie káble cez určené horizontálne alebo vertikálne kanály a zaistite ich pásikmi so suchým zipsom alebo integrovanými prstami, aby ste zachovali správny polomer ohybu a prúdenie vzduchu. Ak ho chcete nainštalovať, namontujte káblový manažér na vertikálne montážne lišty vášho serverového racku pomocou dodaných klietkových matíc a skrutiek, ktoré zvyčajne zaberajú 1U (1,75 palca) vertikálneho priestoru pre horizontálne manažéry alebo sa pripájajú k bočným koľajničkám pre vertikálne jednotky.

Primárny cieľ je dvojaký: aby sa zabránilo zhoršeniu signálu spôsobenému úzkymi ohybmi alebo elektromagnetickým rušením a maximalizovať účinnosť chladenia odstránením prekážok prúdenia vzduchu spôsobených zamotanou kabelážou . V dátových centrách s vysokou hustotou môže správna správa káblov znížiť náklady na chladenie až o 15 % a skrátiť čas na riešenie problémov o viac ako 50 %.

Ako používať Správcu káblov: Praktická príručka

Efektívne používanie káblového manažéra je viac než len vkladanie káblov do kanála. Zahŕňa strategické plánovanie na zabezpečenie škálovateľnosti, prevádzkyschopnosti a integrity siete. Nižšie sú uvedené praktické kroky na použitie horizontálnych aj vertikálnych káblových manažérov.

Horizontálne káblové manažéry (1U alebo 2U)

Horizontálne manažéri, zvyčajne inštalované medzi patch panelmi alebo prepínačmi, fungujú ako primárny distribučný bod pre predné patchovanie.

• Smerovanie: Prepojte prepojovacie káble z portu prepínača cez predné „prsty“ manažéra alebo zakryté kanály. Uistite sa, že káble vychádzajú z manažéra priamo do susedných portov prepojovacích panelov, aby sa minimalizovalo uvoľnenie.
• Ochrana polomeru ohybu: V prípade káblov z optických vlákien sa uistite, že polomer ohybu neklesne pod 30 mm (1,18 palca). Na udržanie tohto polomeru použite určené cievky alebo zakrivené prsty poskytnuté manažérom. Prekročenie polomeru ohybu môže spôsobiť mikroohyby, čím sa zvýši útlm až o 0,5 dB na jeden incident.
• Segregácia: Oddeľte medené (Cat6/Cat6a) káble od optických káblov, aby ste predišli fyzickému namáhaniu a rušeniu. Väčšina manažérov má odnímateľné kryty, ktoré vám umožňujú vytvárať odlišné zóny.

Vertikálne káblové nadstavce (prstový kanálik)

Vertikálne manažéri sú namontované na bokoch racku, aby zvládli hromadnú kabeláž vedúcu zhora nadol, pripojenie k prepínačom, serverom alebo chrbticovej infraštruktúre.

• Smerovanie chrbtice: Použite vertikálny manažér na agregáciu káblov z viacerých horizontálnych manažérov. Nasmerujte káble z prednej časti stojana do zadných alebo bočných kanálov na pripojenie k aktívnemu zariadeniu.
• Slack Management: Prebytočnú dĺžku kábla uložte do vertikálneho manažéra namiesto toho, aby ste ho navíjali za zariadenie. Štúdie ukazujú, že správne riadenie uvoľnenia vo vertikálnych manažéroch znižuje obmedzenie prúdenia vzduchu až o 20% v porovnaní s voľnými zväzkami.
• Označenie: Pred vedením cez vertikálny kanál vždy označte oba konce kábla. To znižuje priemerný čas na opravu (MTTR) z 30 minút na menej ako 5 minút pre sledovanie okruhu.

Ako nainštalovať Cable Manager: Krok za krokom

Inštalácia je jednoduchý mechanický proces, ale presnosť je kľúčom k zabezpečeniu štrukturálnej integrity stojana a dlhej životnosti inštalácie. Či už pracujete so 4-polohovým serverovým rackom alebo 2-polohovým sieťovým rackom, platia nasledujúce kroky.

Krok 1: Určite miesto montáže

V prípade horizontálnych manažérov sa zvyčajne inštalujú medzi aktívne komponenty (napr. Switch v U1, Cable Manager v U2, Patch Panel v U3). U vertikálnych manažérov sa montujú na stranu rámu stojanu, často v pároch (vľavo a vpravo).

Krok 2: Pripravte stojanové koľajnice

Zistite, či váš stojan používa štvorcové otvory (bežné pre serverové stojany) alebo závitové otvory (bežné pre telekomunikačné stojany). Pri štvorcových otvoroch vložte klietkové matice do určených montážnych priestorov. Uistite sa, že klietkové matice sú orientované s pružinovou sponou na vnútornej strane koľajnice, aby sa zabránilo skĺznutiu.

Krok 3: Zaistite jednotku

Zarovnajte montážne držiaky káblového manažéra s otvormi. Vložte upevňovacie skrutky (zvyčajne M6 alebo 12-24) a najskôr ich utiahnite rukou. Po zarovnaní ich utiahnite tak, aby tesne priliehali – prílišné utiahnutie môže strhnúť závity alebo zdeformovať šasi, najmä v plastových jednotkách s vysokou hustotou.

Časté otázky o Správcovi káblov: Riešenie bežných problémov

Nižšie sú uvedené najčastejšie otázky týkajúce sa správy káblov s presnými odpoveďami na základe osvedčených postupov v odvetví a výrobných noriem.

1. Aký je rozdiel medzi „lacer bar“ a „finger duct“?

Lacer bar je jednoduchá kovová tyč používaná predovšetkým na zaistenie zväzkov pomocou suchého zipsu, ktorá neponúka žiadne samostatné oddelenie káblov. Vedenie pre prsty (štaardný Cable Manager) obsahuje jednotlivé „prsty“ alebo krúžky, ktoré oddeľujú káble, poskytuje vynikajúce ovládanie polomeru ohybu a umožňuje jednotlivé pohyby kábla bez narušenia susedných káblov.

2. Aký veľký priestor by som mal ponechať medzi káblovými manažérmi a aktívnym zariadením?

V ideálnom prípade nainštalujte 1U káblový manažér priamo vedľa (nad alebo pod) každý prepojovací panel alebo prepínač. Pre inštalácie s hustými vláknami sa často uprednostňuje manažér 2U. Zachovanie 1-palcového (25 mm) priestoru pred dverami manažéra zaisťuje správne prúdenie vzduchu pre predné a zadné chladiace systémy.

3. Môžem použiť plastové káblové manažéry pre vlákna s vysokou hustotou?

Áno, ale musíte sa uistiť, že plast je odolný voči horeniu (UL 94V-0). Vysokokvalitné plastové manažéry, ako sú tie, ktoré vyrába Simante, sú navrhnuté tak, aby zvládli vlákna s vysokou hustotou pri zachovaní štrukturálnej integrity. V zariadeniach vyžadujúcich seizmickú certifikáciu sa odporúčajú kovové vertikálne manažéry kvôli ich vyššej pevnosti v ťahu (zvyčajne nosnosť > 500 libier).

4. Dodávajú sa káblové manažéry vo vlastných veľkostiach?

Absolútne. Ako profesionálny výrobca sa spoločnosť Yuyao Simante Network Communication Equipment Co., Ltd. špecializuje na káblové manažéry na mieru. S nad 10 bežných a prispôsobených výrobných liniek a 10 súprav plne automatických vstrekovacích lisov , môžeme vyrobiť manažérov v špecifických hĺbkach, farbách (napr. čierna, biela, vlastné kódy RAL) a materiáloch, ktoré presne zodpovedajú estetickým a priestorovým požiadavkám vášho dátového centra. Naše zariadenie si udržiava stabilnú ročnú produkciu viac ako 9 miliónov kusov , zabezpečenie škálovateľnosti pre rozsiahle nasadenia.

Prečo na kvalite záleží: inžinierstvo a podpora

Výber vysokokvalitného Cable Managera ovplyvňuje celkové náklady na vlastníctvo. Nižšie jednotky môžu mať ostré hrany, ktoré poškodzujú plášte káblov alebo plast, ktorý časom skrehne. Prístup spoločnosti Simante zabezpečuje, že kvalita je zaručená pri zdroji dizajnu prostredníctvom vyspelého systému výskumu a vývoja.

So špecializovaným tímom viac ako 10 inžinierov a viac ako 30 technických pracovníkov na plný úväzok , zameriavame sa na neustále zlepšovanie. Naša továreň využíva 10 súprav plne automatických vstrekovacích lisov and 20 semi-automatic units aby sa zabezpečila konzistentnosť v kritických rozmeroch, ako je vzdialenosť medzi prstami (zvyčajne 1,2 palca na pripojenie konektorov RJ45 s vysokou hustotou).

Simante poskytuje špecializované integrované riešenia pre zákazníkov, aby zabezpečili, že budú spĺňať požiadavky zákazníka. Či už potrebujete jednoduchého 1U horizontálneho manažéra alebo komplexné prispôsobené vertikálne riešenie pre hyperscale dátové centrum, pokročilá výrobná infraštruktúra Cable Manager podporí váš projekt od návrhu až po dodanie.

• Výrobná kapacita: 9 miliónov jednotiek ročne na podporu rozsiahleho obstarávania.
• automatizácia: 8 automaticky inštalovaných strojov zaisťuje stálu kvalitu montáže.
• Prispôsobenie: Kompletné riešenia sieťovej kabeláže integrujúce dizajn, vývoj, predaj a servis.

Investíciou do navrhnutého manažmentu káblov od spoľahlivého výrobcu zaistíte, že vaša sieťová infraštruktúra zostane škálovateľná, prevádzkyschopná a efektívna počas celého životného cyklu.
