Čo je predná strana siete a typy

A predná doska siete je nástenný panel inštalovaný v domácnostiach, kanceláriách a dátových centrách, ktorý poskytuje čisté a bezpečné rozhranie na pripojenie sieťových káblov – ako je Ethernet alebo optické vlákno – k systémom štruktúrovanej kabeláže. Pôsobí ako viditeľný koncový bod nástennej kabeláže, ktorá akceptuje keystone konektory alebo moduly, ktoré spájajú internú kabeláž s užívateľsky orientovanými portami. Namiesto toho, aby boli káble odkryté alebo voľne ukončené, predná doska siete organizuje a chráni pripojenia a zároveň poskytuje profesionálny povrch. K dispozícii v konfiguráciách s jedným portom až 6 portmi alebo viacerými konfiguráciami, čelné dosky sú základným komponentom v akejkoľvek štruktúrovanej sieťovej inštalácii.

Čo je a Predná strana siete

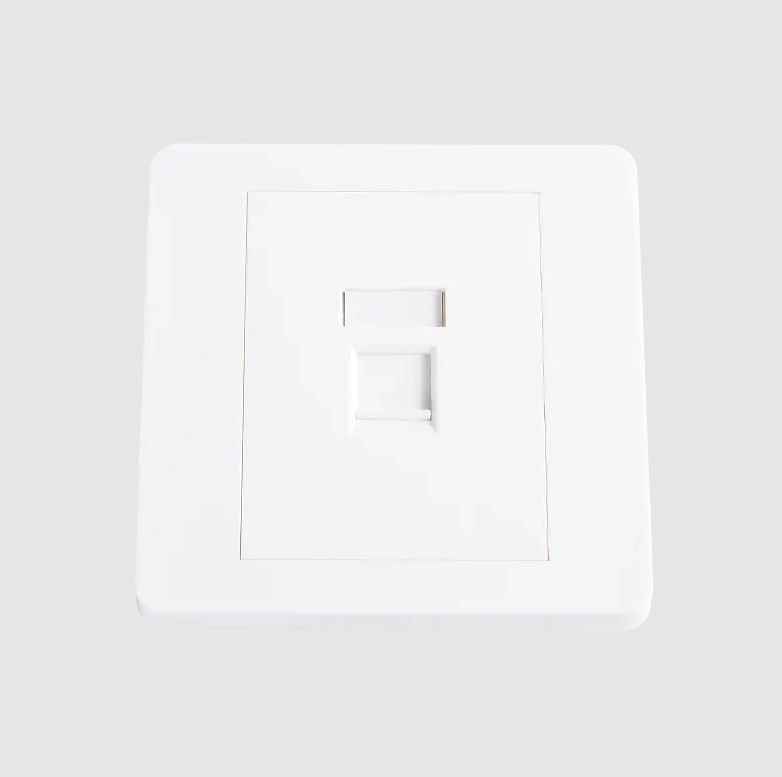

Sieťová predná doska je plochá doska – zvyčajne vyrobená z plastu alebo kovu – ktorá sa pripevňuje k stene alebo povrchu a obsahuje jeden alebo viac konektorov keystone, porty RJ45 alebo adaptéry pre optické vlákna. Spája štruktúrovanú kabeláž v stene so zariadeniami, ako sú počítače, telefóny alebo prepínače, prostredníctvom jednoduchého zásuvného rozhrania.

Predná doskas sa používajú v rezidenčných sieťach, komerčnej IT infraštruktúre a priemyselných prostrediach. Inštalujú sa do nástenných boxov (nazývaných aj zadné boxy), ktoré sú zapustené do steny, čím dodávajú inštalácii hotový vzhľad. Kľúčovým rozdielom je, že samotná čelná doska neukončuje vodiče – táto funkcia patrí k keystone jack vložené do portov čelnej dosky.

Bežné aplikácie zahŕňajú:

• Ethernetové dátové zásuvky v kanceláriách a domácnostiach
• Telefónne spojovacie body
• Optické ukončovacie panely na stenách
• Distribúcia audio/video signálu v konferenčných miestnostiach
• USB a HDMI nástenné zásuvky v inteligentných budovách


Hlavné typy Predná strana sietes

Sieťové čelné dosky sa dodávajú v niekoľkých odlišných typoch, z ktorých každý vyhovuje rôznym štandardom kabeláže, počtu portov a inštalačným prostrediam. Pochopenie rozdielov pomáha zabezpečiť správny výber pre každý daný projekt.

1. Keystone čelná doska (modulárna čelná doska)

Najpoužívanejší typ, keystone čelné dosky akceptujte vymeniteľné konektory keystone vo formáte snap-in. Táto modularita umožňuje rovnakému čelnému panelu podporovať ethernetové (Cat5e, Cat6, Cat6A), koaxiálne, optické, USB alebo HDMI konektory jednoduchou výmenou vloženého modulu. Počet portov sa zvyčajne pohybuje od 1 do 6 portov na čelnú dosku.

Keystone čelné dosky sú preferované v komerčných inštaláciách, pretože umožňujú budúce upgrady bez výmeny celej nástennej zásuvky – stačí vymeniť keystone konektor.

2. Čelná doska s pevným portom

Predné dosky s pevným portom majú integrované neodnímateľné porty zabudované priamo do dosky. Sú bežné v starších telefónnych inštaláciách a lacných rezidenčných projektoch. Aj keď sú menej flexibilné ako typy s lichobežníkovým skreslením, sú často ekonomickejšie pre nasadenie na jedno použitie, kde sa typ kábla nezmení.

3. Predná doska z optických vlákien

Tieto čelné dosky, navrhnuté špeciálne pre optické káble, obsahujú adaptéry LC, SC, ST alebo MTP/MPO. Používajú sa vo vysokorýchlostných prostrediach, ako sú dátové centrá, univerzitné areály a podnikové chrbticové siete rýchlosť prenosu dát presahuje 10 Gbps . Fiber čelné dosky musia chrániť optické konektory pred prachom a fyzickým poškodením, takže zvyčajne obsahujú protiprachové kryty alebo uzavreté porty.

4. Predná doska na povrchovú montáž

Tam, kde rezanie do stien nie je praktické – ako napríklad v starších budovách, betónových konštrukciách alebo dočasných inštaláciách – sú čelné dosky na povrchovú montáž pripevnené priamo k povrchu steny, a nie do nej zapustené. Dodávajú sa so vstavaným zadným boxom a inštalujú sa rýchlejšie, hoci vizuálne sú o niečo výraznejšie.

5. Podlahová skrinka / čelná doska pod podlahu

Čelné dosky podlahových boxov sa používajú v otvorených kanceláriách a konferenčných miestnostiach a inštalujú sa do zdvojených podláh alebo betónových podláh. Poskytujú dátové, napájacie a AV pripojenia na úrovni stola bez nástenného smerovania. Jedna podlahová krabica môže byť umiestnená 4 až 12 portov , ktorý kombinuje ethernetové, napájacie a multimediálne zásuvky v jednej jednotke.

6. Multimédiá / Kombinovaná čelná doska

Multimediálne čelné dosky obsahujú rôzne typy signálov na jednej platni – napríklad kombinujú ethernetové porty RJ45, HDMI, USB-A a 3,5 mm audio konektory. Sú obzvlášť obľúbené v moderných konferenčných miestnostiach, učebniach a zostavách domáceho kina, kde je potrebných viacero typov pripojenia na jednom mieste zásuvky.

Porovnanie bežných typov čelných panelov siete

Kľúčové komponenty systému čelnej dosky siete

Kompletná inštalácia čelnej dosky zahŕňa niekoľko komponentov, ktoré spolupracujú:

• Telo čelnej dosky : Vonkajšia doska v štandardných veľkostiach, ako sú britské jednoduché (86 × 86 mm), britské dvojité (86 × 146 mm) alebo americké 1-skupinové / 2-skupinové formáty
• Keystone konektory : Zaklapávacie moduly, ktoré ukončujú káble Cat5e, Cat6, Cat6A alebo optické káble a akceptujú zástrčky RJ45 alebo optické konektory
• Zadný box / nástenný box : Zapustený kryt namontovaný vo vnútri steny, na ktorý sa priskrutkuje čelná doska
• Štítky / ikony portov : Identifikačné značky, farebne alebo textovo označené, na rozlíšenie dátových, hlasových alebo AV portov
• Protiprachové uzávery : Ochranné kryty pre nepoužívané porty, obzvlášť dôležité v aplikáciách s optickými vláknami

Predná strana siete Normy a kategórie káblov

Výkon inštalácie čelnej dosky siete je len taký dobrý ako kabeláž a konektory keystone použité v nej. Lícne dosky musia zodpovedať kategórii nasadzovaných káblov:

• Cat5e : Podporuje až 1 Gbps pri 100 MHz; vhodné pre väčšinu bytových a základných obchodných sietí
• Cat6 : Podporuje až 1 Gbps pri 250 MHz s lepším výkonom presluchov; široko používaný v moderných kancelárskych nasadeniach
• Cat6A : Podporuje až 10 Gbps pri 500 MHz ; potrebné pre prostredia s vysokou hustotou a aplikácie PoE
• Cat8 : Podporuje až 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Vlákno (OM3/OM4/OS2) : Podporuje 10G až 100G na dlhšie vzdialenosti; vyžaduje adaptéry keystone špecifické pre vlákna

Normy ako TIA-568 (Severná Amerika) a ISO/IEC 11801 (medzinárodné) definujú požiadavky na výkon kanálov, ktoré musia čelné dosky a konektory spĺňať, aby sa dosiahli certifikované inštalácie štruktúrovanej kabeláže.

Ako si vybrať správnu čelnú dosku siete

Výber správnej čelnej dosky závisí od niekoľkých praktických faktorov:

Počet prístavov

Zistite, koľko pripojení je potrebných na každom mieste. Štandardná pracovná stanica zvyčajne vyžaduje 2 porty (jeden dátový, jeden náhradný alebo hlasový), zatiaľ čo AV stanica v triede môže potrebovať 4–6 portov. Vyhnite sa nadmernej špecifikácii, aby ste udržali priechody cez steny zvládnuteľné.

Inštalačné prostredie

Pri novej výstavbe alebo renovácii ponúkajú obkladové dosky do steny najčistejší povrch. V prípade existujúcich budov, kde nie je možné viesť steny, možnosti povrchovej montáže eliminujú potrebu predierania káblov cez steny. Priemyselné a vonkajšie prostredie vyžaduje kryty s krytím IP (napr. IP44 alebo IP55) s ochranou proti prachu a vlhkosti.

Typ kábla a požiadavky na rýchlosť

Priraďte lichobežníkové konektory k prevádzkovanej kategórii káblov. Inštalácia konektorov Cat6A do infraštruktúry Cat5e plytvá investíciami, zatiaľ čo montáž konektorov Cat5e do inštalácie Cat6A vytvára prekážku výkonu na výstupe – najslabší článok definuje maximálnu rýchlosť kanála.

Estetické a regulačné normy

V regulovaných prostrediach, ako je zdravotná starostlivosť alebo vládne zariadenia, môže byť potrebné, aby čelné dosky vyhovovali špecifickým normám farebného kódovania alebo požiadavkám na montáž steny proti ohňu. Obchodné priestory často špecifikujú konzistentnú povrchovú úpravu (biela, slonovinová alebo brúsená oceľ), aby zodpovedali štandardom interiérového dizajnu.

Predná strana siete vs. Patch Panel: Kľúčové rozdiely

Bežným bodom zmätku je rozlíšenie čelnej dosky siete od prepojovacieho panela. Aj keď obe ukončujú štruktúrovanú kabeláž, ich úlohy sa výrazne líšia:

• Faceplate : Inštaluje sa na koncový bod používateľa (stôl, stena, podlaha); poskytuje 1–6 portov na umiestnenie; pripája koncové zariadenia na kabeláž v stene
• Patch panel : Inštaluje sa v sieťovom stojane alebo v telekomunikačnej miestnosti; konsoliduje všetky káblové trasy v stene (často 24 až 48 portov na panel ); pripája sa k prepínačom pomocou prepojovacích káblov

Predná doska a prepojovací panel spolu tvoria dva konce kanála štruktúrovanej kabeláže, pričom medzi nimi vedie horizontálny kábel v stene.

Praktické tipy na inštaláciu

Správna inštalácia zaručuje výkon aj dlhú životnosť:

1. Vždy odíďte minimálne 30 cm vôle kábla vnútri zadného boxu, aby sa umožnilo opätovné ukončenie, ak zdvihák zlyhá
2. Udržiavajte skrútenie páru čo najbližšie ku koncovému bodu konektora Keystone – odkrútenie o viac ako 13 mm (0,5 palca) znižuje výkon Cat6 a Cat6A
3. Každý port jasne označte na prednom paneli aj na príslušnom porte prepojovacieho panela pomocou konzistentnej schémy číslovania (napr. F1-D1 = poschodie 1, pracovisko 1)
4. Na nepoužité štrbiny keystone používajte protiprachové čiapky, aby ste zabránili hromadeniu nečistôt vo vnútri zadnej skrinky
5. V prípade optických inštalácií pred testovaním vyčistite všetky konektory vhodnými nástrojmi; kontaminované konce vlákien sú hlavná príčina zlyhania optických liniek
6. Otestujte každú dokončenú zásuvku pomocou káblového certifikátora (nielen testerom kontinuity), aby ste potvrdili, že kanál spĺňa požadovanú normu TIA alebo ISO
