Výber správneho typu kábla je rozhodujúci pri budovaní efektívneho a stabilného sieťového kabelážneho systému. Jednoducho povedané, ak má vaše prostredie vysoké elektromagnetické rušenie (EMI) alebo rádiofrekvenčné rušenie (RFI), ako sú továrenské dielne, nemocnice alebo veľké dátové centrá, mali by ste použiť Tienené patch káble ; pre prostredia s menším rušením, ako sú bežné domáce siete alebo malé a stredne veľké kancelárie, sú netienené krútené dvojlinky (UTP) káble cenovo výhodnejšou a s jednoduchšou inštaláciou.
Čo sú tienené prepojovacie káble? Prečo sú také dôležité?

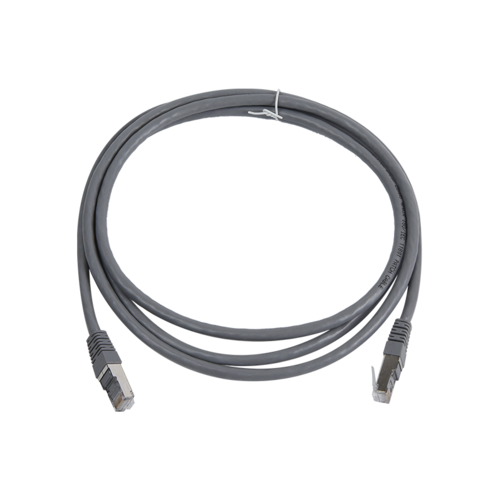

Tienené prepojovacie káble s krútenými pármi (STP alebo FTP) sú sieťové káble s jednou alebo viacerými vrstvami kovového tienenia omotaných okolo krútených párov. Toto „brnenie“ slúži predovšetkým na fyzické blokovanie vstupu vonkajších elektromagnetických vĺn do kábla a zabránenie vyžarovania vnútorných signálov smerom von.
V zložitých káblových prostrediach, tienené prepojovacie káble pôsobiť ako dátoví „bodyguardi“. Bez technológie tienenia môžu silné elektromagnetické polia (napríklad tie v blízkosti generátorov, motorov výťahov alebo vysokonapäťových vedení) vyvolať šum v kábloch, čo vedie k zvýšenej chybovosti, strate dát a v závažných prípadoch dokonca k výpadkom siete.
Hlavné výhody tienených prepojovacích káblov:
- Vynikajúca schopnosť proti rušeniu: Účinne odoláva EMI a RFI, čím zabezpečuje integritu prenosu údajov.
- Nižší presluch: Najmä v káblových žľaboch, kde sú káble husto zviazané, tienené prepojovacie káble účinne znižujú prepojenie signálu medzi káblami (t. j. cudzie presluchy ANEXT).
- Vyššia bezpečnosť: Tieniaca vrstva znižuje únik elektromagnetického žiarenia, čo sťažuje odpočúvanie údajov.
Podrobné scenáre: Kedy je nevyhnutné zvoliť tienené prepojovacie káble?
Nie všetky siete musia byť „plne obrnené“, ale v nasledujúcich špecifických scenároch je nasadenie tienených prepojovacích káblov a zodpovedajúceho tieneného káblového systému povinnou požiadavkou:
- Priemyselné prostredie: Výrobné linky na automatizáciu tovární sú naplnené veľkými motormi, zváracími strojmi a frekvenčnými meničmi, ktoré vytvárajú významný elektromagnetický šum.
- Zdravotnícke zariadenia: V nemocniciach, v blízkosti miestností MRI a röntgenových prístrojov sa musia používať vysokokvalitné tienené prepojovacie káble, aby sa zabránilo vzájomnému rušeniu zdravotníckych zariadení a sieťových signálov.
- Dátové centrá s vysokou hustotou: Keď sú stovky alebo tisíce sieťových káblov pevne zviazané v serverových stojanoch a pracujú pri rýchlosti 10 Gigabit (10 GBase-T) alebo vyššej, použitie tienených prepojovacích káblov Cat6A efektívne rieši problém presluchov medzi káblami.
- Vládne a dôverné organizácie: Pre informačnú bezpečnosť a prevenciu úniku sú preferovanou voľbou tienené systémy.
Kedy zvoliť netienené prepojovacie káble (UTP)?
Ak je vaše káblové prostredie relatívne „čisté“, hlavnou voľbou zostávajú netienené krútené dvojlinky (UTP). Pre väčšinu komerčných kancelárskych budov, škôl a domácich používateľov ponúkajú prepojovacie káble UTP významné výhody:
- Nižšie náklady: Náklady na káble a sprievodné konektory a patch panely sú zvyčajne nižšie ako tienené systémy.
- Jednoduchšia inštalácia: Sú flexibilnejšie, ľahšie sa ohýbajú a vedú cez potrubia a nevyžadujú zložité uzemňovacie postupy.
- Dostatočné pre každodenné potreby: Pri absencii silných zdrojov rušenia môžu kvalifikované netienené patch káble Cat6 plne uspokojiť potreby gigabitového alebo dokonca 10-gigabitového prenosu na krátke vzdialenosti.
Porovnávacia príručka: Kľúčové rozdiely medzi tienenými a netienenými prepojovacími káblami
- Odolnosť proti rušeniu: Tienené prepojovacie káble majú extrémne silný výkon proti rušeniu. Vďaka kovovej tieniacej vrstve sa dokážu efektívne „imunizovať“ proti externému elektromagnetickému rušeniu (EMI) a rádiofrekvenčnému rušeniu (RFI), vďaka čomu sú ideálne pre zložité elektromagnetické prostredia. Netienená krútená dvojlinka (UTP) káble sa spoliehajú hlavne na krútenú dvojlinku na potlačenie šumu, ktorá je vhodná pre bežné prostredia.
- Požiadavky na uzemňovací systém: Tienené patch káble vyžadujú prísne uzemnenie na oboch koncoch, zatiaľ čo netienené patch káble nevyžadujú uzemnenie, čo zjednodušuje nastavenie.
- Náročnosť inštalácie a fyzikálne vlastnosti: Tienené káble sú hrubšie, tuhšie a vyžadujú presnú manipuláciu, zatiaľ čo netienené káble sú tenšie, flexibilné a ľahšie sa inštalujú.
- Cena: Inštalácia tienených prepojovacích káblov je drahšia a náročnejšia na prácu, zatiaľ čo netienené prepojovacie káble sú lacnejšie a ľahšie sa udržiavajú.
- Typické aplikácie: Tienené prepojovacie káble sú ideálne pre prostredia s vysokým rušením, ako je priemyselná automatizácia, veľké dátové centrá, lekárske zobrazovacie miestnosti a letiská. Netienené prepojovacie káble vyhovujú každodenným scenárom, ako sú domáce siete, malé a stredné kancelárie a školy.
Správna voľba kabeláže je prvým krokom k stabilnej prevádzke siete. Pred nákupom zhodnoťte svoje elektromagnetické prostredie na mieste, aby ste sa uistili, že tienené prepojovacie káble sa používajú tam, kde sú najviac potrebné.
